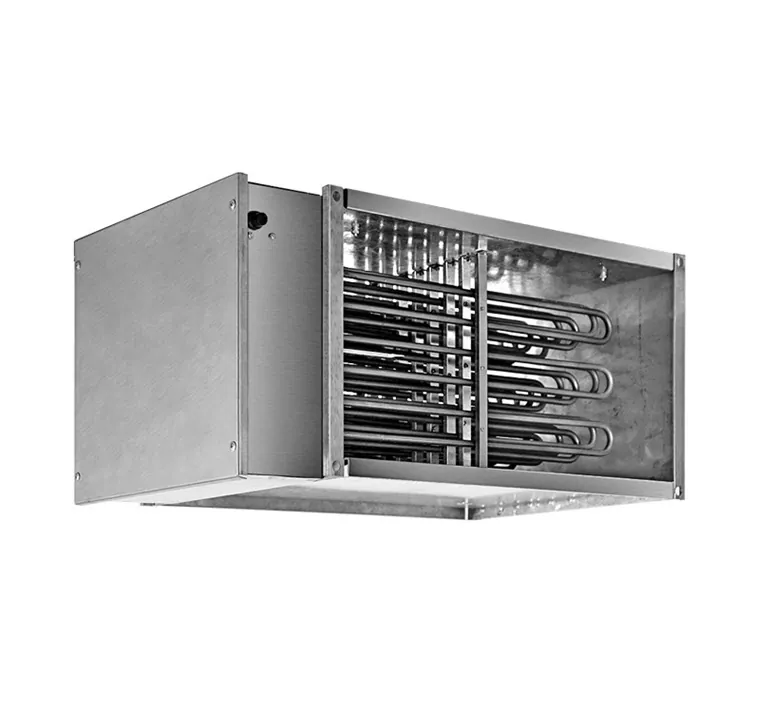

Zilon ZES 800х500-75

Канальный нагреватель устанавливают в прямоугольный вентиляционный канал для подогрева чистого воздуха. Предельная температура на выходе — 50 °C, поэтому его применяют там, где достаточно подогрева до этого уровня: в приточных системах производственных, общественных и жилых помещений.

Корпус из оцинкованной стали имеет фланцевые соединения для встраивания в канал. Перед монтажом проверяют совпадение фланцев с прямоугольным каналом 800х500 мм. ТЭНы из нержавеющей стали AISI 304 закреплены на направляющих, что облегчает осмотр и очистку секций. Допустима горизонтальная и вертикальная установка, но электрошкаф должен быть расположен сбоку. Термостойкие соединения сохраняют контакты при нагреве, а двухступенчатая защита отключает нагрев при опасном росте температуры.

Питание подают строго от трехфазной сети, 380 В. Рабочий ток 108,4 А задает требования к сечению кабеля, вводному автомату и контакторам. Регулирование температуры выполняют внешним электронным регулятором, поэтому схему автоматизации подбирают отдельно. Ступенчатая нагрузка с секциями 15 и 7,5 кВт дает несколько режимов частичной мощности, что удобно при пусконаладке и работе на промежуточных расходах.

Воздух должен быть чистым: пыль и капли не допускаются. Если источник воздуха загрязнен, перед нагревателем ставят фильтр. Номинальный расход 5100 м³/ч обеспечивает повышение температуры на 44 °C, а минимальный рабочий расход 2160 м³/ч нужно учитывать в логике запуска: нагрев включают только после достижения достаточного воздухообмена и выключают до полной остановки вентиляции. При пусконаладке фиксируют фактический расход и температуру воздуха.
