Zilon ZES 800х500-45

Нагреватель предназначен для подогрева чистого воздуха в прямоугольных каналах приточных систем. Оборудование применяют в производственных, общественных и жилых приточных системах, где нужно поднять температуру вентиляционного потока.

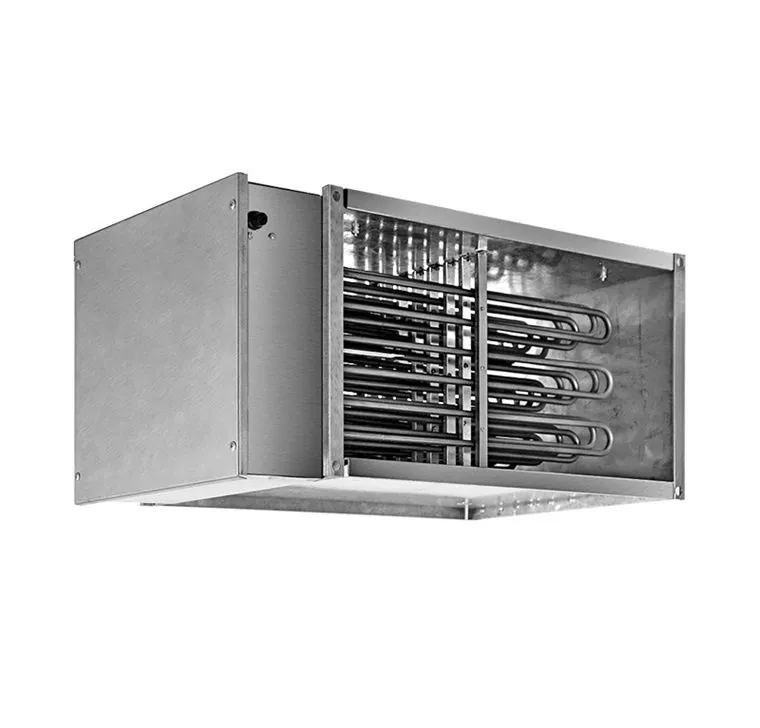

Корпус сделан из оцинкованной стали, устойчивой к нагреву, и имеет фланцевые соединения. Фланцы облегчают стыковку с прямоугольным воздуховодом. ТЭНы из нержавеющей стали AISI 304 закреплены на направляющих, а термостойкие электрические соединения рассчитаны на повышенные температуры. Управление температурой вынесено во внешний электронный регулятор, который подбирают по режиму вентиляции.

Монтаж, подбор и ограничения

Блок можно монтировать горизонтально или вертикально, но электрошкаф должен располагаться сбоку. Это ограничение нужно учитывать заранее, чтобы со стороны шкафа оставался свободный доступ. При подборе учитывают сечение канала и производительность вентилятора: рабочий диапазон расхода — от 2160 до 5100 м³/ч. Если поток окажется ниже проектного, температура на выходе быстрее достигнет предела 50 °C; двухступенчатая защита предназначена для предотвращения недопустимого перегрева.

Подключение выполняют к трёхфазной сети 380 В, а ток 65 А учитывают при выборе кабеля и защитной автоматики. Мощность разбита на четыре ступени; это учитывают при подборе внешнего электронного регулятора. При номинальном расходе 5100 м³/ч перепад температуры составляет 26,4 °C.

Перепад 26,4 °C при номинальном расходе полезен при расчёте теплового режима: при 45 кВт и 5100 м³/ч нагреватель может поднять температуру потока на эту величину, а при меньшем расходе главным условием становится ограничение выходной температуры и настройка внешнего регулятора.
