Zilon ZES 600х350-18

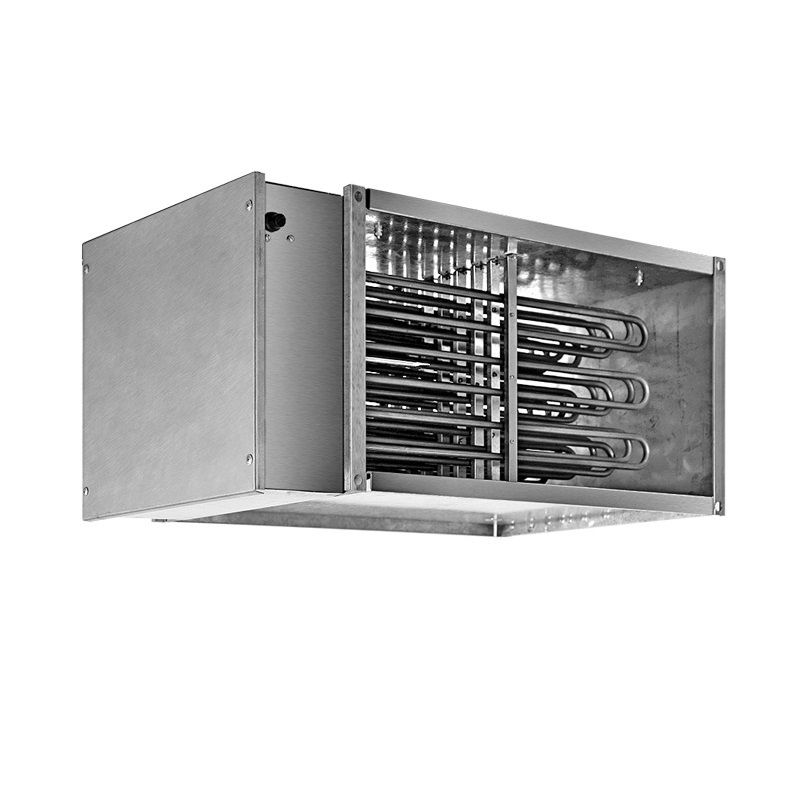

Канальный нагреватель, установленный в прямоугольном воздуховоде, служит для подогрева чистого приточного воздуха на производственных объектах. Его отличают двухступенчатая тепловая защита и возможность монтажа в горизонтальном или вертикальном положении при ориентации электрошкафа вбок.

Корпус выполнен из оцинкованной стали, имеет фланцевые соединения и защитные пластины, снижающие нагрев наружных частей. ТЭНы из нержавеющей стали AISI 304 закреплены на направляющих. Нагреватель питается от трёхфазной сети 380 В; линию и защиту подбирают с учётом полного тока. Мощность переключается двумя ступенями, а регулирование температуры выполняет внешний электронный регулятор.

Установка и тепловой контроль

При монтаже нужно обеспечить направление потока, доступ к электрошкафу и совпадение сечения с прямоугольным каналом. Первая ступень отключает ТЭНы при перегреве и возвращается в работу автоматически при 60 °C. Вторая ступень срабатывает при 120 °C и требует ручного возврата, поэтому перед повторным пуском проверяют расход воздуха и работу регулятора.

• Корпус устанавливают горизонтально или вертикально электрошкафом вбок.
• Через нагреватель пропускают только чистый воздух с расходом не ниже минимального.
• Внешний регулятор и термозащиту проверяют до включения полной нагрузки.

Температура подогрева ограничена 50 °C; при номинальном расходе воздух нагревается примерно на 20 °C. Нагреватель применяют, чтобы компенсировать теплопотери при подаче уличного воздуха в холодный период. При расходе ниже расчётного воздух нагревается сильнее, что повышает риск срабатывания защиты, а для запылённого или загрязнённого воздуха нагреватель не рассчитан.
