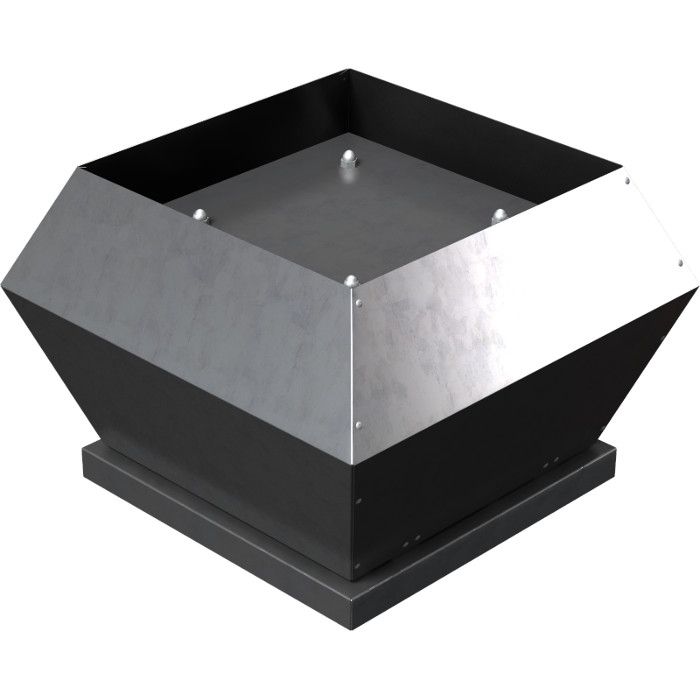

Zilon ZFR 6,3-4D

Крышный вентилятор с вертикальным выбросом применяют, когда вытяжное оборудование размещают непосредственно на кровле без длинной сети воздуховодов или с несколькими короткими участками. Ключевая особенность конструкции — мотор-колесо Ziehl-Abegg с внешним ротором и стальным рабочим колесом с загнутыми назад лопатками, установленное в оцинкованном корпусе. Внешний ротор связывает двигатель и крыльчатку в один компактный привод.

Такая схема подходит для стационарных вытяжных систем общественных, жилых, административных и производственных зданий, если трасса ограничена местными сопротивлениями. Запас давления рассчитан на работу без сети или с короткой сетью воздуховодов: длинная магистраль или сеть с большим числом поворотов приведут к работе не в расчётной точке и к недостаточной тяге на кровле. Уровень звуковой мощности 86 дБ(А) нужно учитывать при близости к окнам, спальням и жилым помещениям, особенно для домов и небольших зданий.

Двигатель и рабочее колесо отбалансированы в двух плоскостях, что снижает вибрацию при работе крыльчатки на кровельной площадке. Встроенные термоконтакты служат для подключения внешней термозащиты: без этой цепи перегрев двигателя не будет отключён автоматически. Крыльчатка закрыта сеткой от посторонних предметов, но сетку и зону выброса регулярно очищают от снега, листвы и льда.

Кровельное основание должно выдерживать массу 140 кг и обеспечивать устойчивое положение корпуса. Подключение выполняют к трёхфазной сети 380 В; сечение кабеля и уставку защиты подбирают по току двигателя 6,8 А. Оцинкованный корпус рассчитан на уличное размещение, но при монтаже нельзя допускать затопления присоединений и перекрытия вертикального выброса.
