Zilon ZFR 2,5-2E

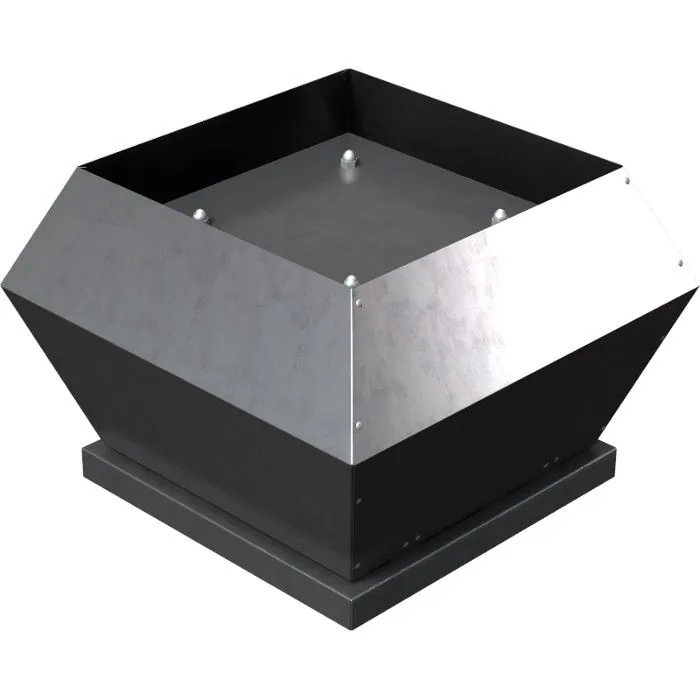

Для стационарных систем вытяжной вентиляции применяется разборный крышный вентилятор с вертикальным выбросом. Он удаляет загрязнённый воздух из помещения без воздуховода или через короткую сеть, что снижает потери давления и упрощает кровельный монтаж.

Корпус собран из оцинкованной стали и рассчитан на наружную эксплуатацию. Стальная крыльчатка с лопатками, загнутыми назад, закрыта сеткой от посторонних предметов. Внутри применено мотор-колесо Ziehl-Abegg с внешним ротором; двигатель и рабочее колесо сбалансированы в двух плоскостях, что учитывают при монтаже.

Электрические и температурные ограничения

Встроенные термоконтакты не заменяют внешнюю термозащиту: к ним нужно подключить отдельное тепловое реле или модуль управления с соответствующими контактами. Это учитывают при сборке щита. В электрической части вентилятор работает от однофазной сети 220 В; номинальные 0,15 кВт и 0,66 А нужно учитывать при подборе кабеля и защитной автоматики. Аппарат допускает перемещение воздуха только до 40 °C, поэтому не подходит для горячих технологических выбросов.

Вентилятор рассчитан на круглый воздуховод. Вертикальный выход воздуха следует учитывать при компоновке: рядом не должно быть конструкций, перекрывающих поток. Для длинных трасс запас напора ограничен: максимальное давление 465 Па лучше проверять по расчётным потерям, а не использовать устройство как подпорный вентилятор.

Оборудование используют в вытяжных системах жилых, рабочих и технических помещений. Вентилятор создаёт отток загрязнённого воздуха наружу и не является приточным устройством, поэтому приточную часть нужно предусмотреть отдельно.
