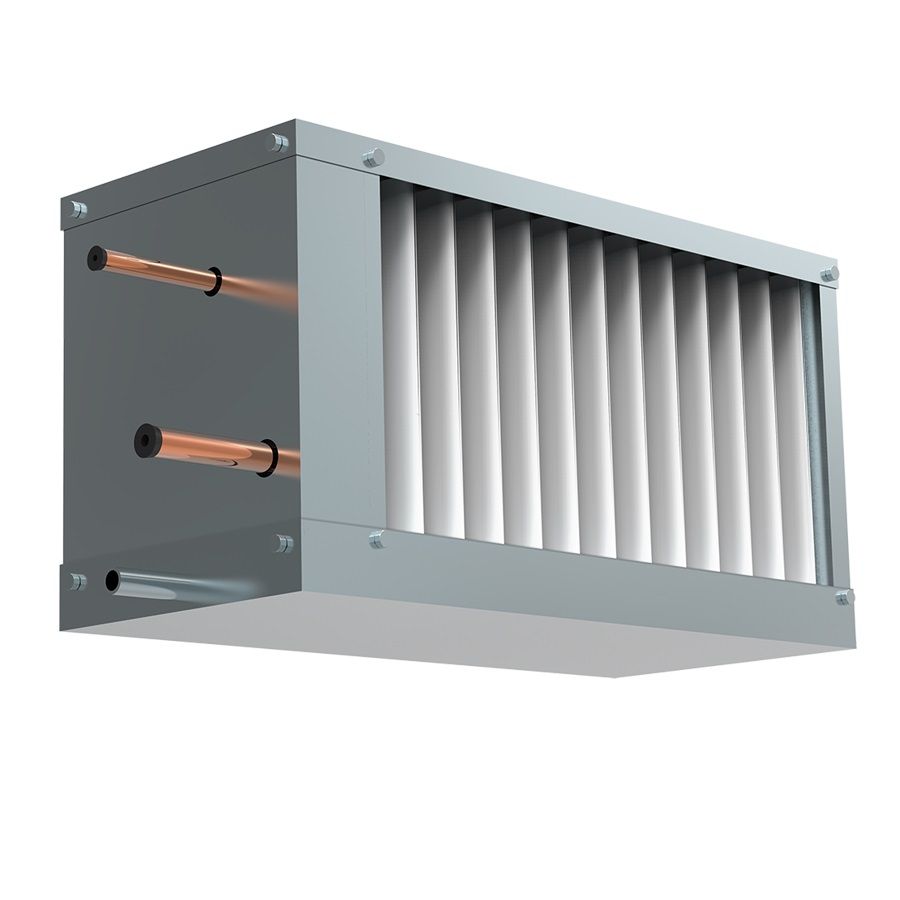

Zilon ZWS-W 600x300/3

Охладитель воздуха встроен в приточный канал прямоугольного сечения и снижает температуру проходящего потока за счет теплообмена с водой или незамерзающей смесью. Жидкость проходит внутри медно-алюминиевого теплообменника, а воздух омывает пластины: шаг оребрения 2,1 мм и три ряда увеличивают площадь контакта и интенсивность теплообмена.

Корпус из оцинкованной стали имеет фланцевые присоединения, поэтому блок монтируют в разрез воздуховода. Внутри предусмотрены теплоизолированный поддон, встроенные патрубки для удаления воздуха и слива конденсата, а также пластиковый каплеуловитель, который задерживает капли влаги. Фланцевое соединение упрощает врезку в воздуховод, а каплеуловитель и теплоизолированный поддон участвуют в отводе образующейся влаги. Стандартное исполнение — левое; при проектировании схемы это важно учитывать для расположения трубопроводов и точки слива.

Гидравлическое сопротивление 15,2 кПа нужно учитывать при подборе циркуляционного насоса, особенно в контурах с длинной трассой и несколькими элементами. Модель работает на воде или незамерзающих смесях: выбор хладоносителя зависит от температуры в месте эксплуатации и схемы обвязки. Устройство не заменяет автономный кондиционер и не охлаждает помещение напрямую — его задача подготовить приточный воздух перед подачей в вентиляционную сеть.

При монтаже обеспечьте свободный доступ к фланцам, сливу и воздушным патрубкам. Конденсат отводится по встроенным патрубкам с соблюдением уклона к точке слива. Перед пуском через воздушные патрубки стравливают воздух из теплообменника. При сборке проверяйте герметичность фланцевых стыков и отсутствие препятствий для отвода конденсата.
