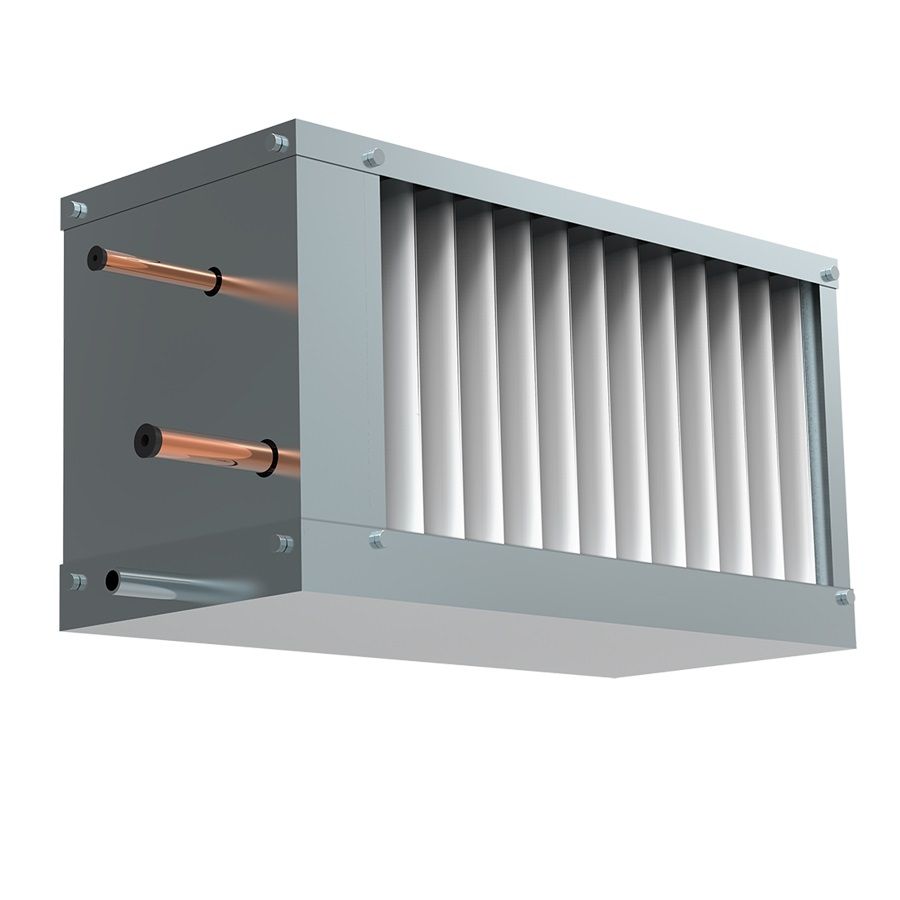

Zilon ZWS-W 400x200/3

Канальный охладитель встраивают в прямоугольную ветку приточной вентиляции или магистраль кондиционирования закрытого помещения. Воздух проходит через оребренный медно-алюминиевый теплообменник и охлаждается за счет более холодного хладоносителя — воды или незамерзающей смеси.

Расход воздуха 775 м³/ч: номинальный и максимальный расходы совпадают, поэтому ориентируются на постоянный поток через охладитель. Это пропускная способность канала, а не объем помещения; при подборе значение учитывают с сопротивлением всей магистрали.

Трехрядный теплообменник с шагом оребрения 2,1 мм формирует большую контактную поверхность в ограниченном габарите канала. Гидравлическое сопротивление теплообменника 3,7 кПа учитывают при подборе насоса водяного контура; оно складывается с потерями труб и арматуры, а не с аэродинамическим расчетом воздуховода.

Конструктивные решения и подготовка к монтажу

• Корпус из оцинкованной стали с фланцевым соединением обеспечивает жесткость и устойчивость к влаге в воздуховоде.
• Поддон теплоизолирован; встроенные патрубки служат для удаления воздуха из теплообменника и слива конденсата.
• Блок каплеуловителя из пластикового профиля задерживает капли влаги при работе в режиме охлаждения.
• Стандартное исполнение — левое, поэтому ориентацию фланца и подключение патрубков проверяют по схеме канала.

Охлаждение происходит только при подаче хладоносителя с температурой ниже температуры воздуха в канале. Если вода или незамерзающая смесь не имеют запаса холода, теплообменник не снизит температуру притока. Выбор состава и режима работы зависит от внешнего водяного контура и совместимости с материалами системы.
