VRF-системы Electrolux STEP FREE

Что даёт система Electrolux STEP FREE

Один наружный блок обслуживает несколько внутренних, а температуру в каждом помещении можно регулировать отдельно. Такая схема подходит для офисов, гостиниц и зданий с комнатами разного назначения. Линейка включает компактные наружные блоки ESVMO-SF-H/SH и более производительные модульные решения. Внутренние блоки бывают настенными, кассетными, канальными и напольно-потолочными. Тип и мощность подбирают для каждой зоны отдельно.

Среди доступных для подбора моделей — наружные блоки ESVMO-SF-120-H, ESVMO-SF-160-H и ESVMO-SF-224-SH, а также настенные, канальные и напольно-потолочные внутренние блоки. Комплект составляют по расчёту нагрузок: одинаковая суммарная мощность внутренних блоков ещё не гарантирует совместимость с выбранным наружным.

Преимущества технологии и конструкции

• Плавная работа и экономия энергии. Инверторное управление регулирует производительность компрессора под текущую нагрузку. В серии также применяются DC-двигатели вентиляторов, усовершенствованная форма спиралей компрессора и двухступенчатое переохлаждение хладагента. Конкретные показатели эффективности зависят от серии, модели и режима.
• Стабильный холодильный контур. Двухступенчатое маслоотделение уменьшает вынос масла в трассу. Функция Auto Oil Return запускает возврат по сигналу датчика уровня масла, а не только по таймеру; это сокращает вынужденные перерывы в работе на обогрев.

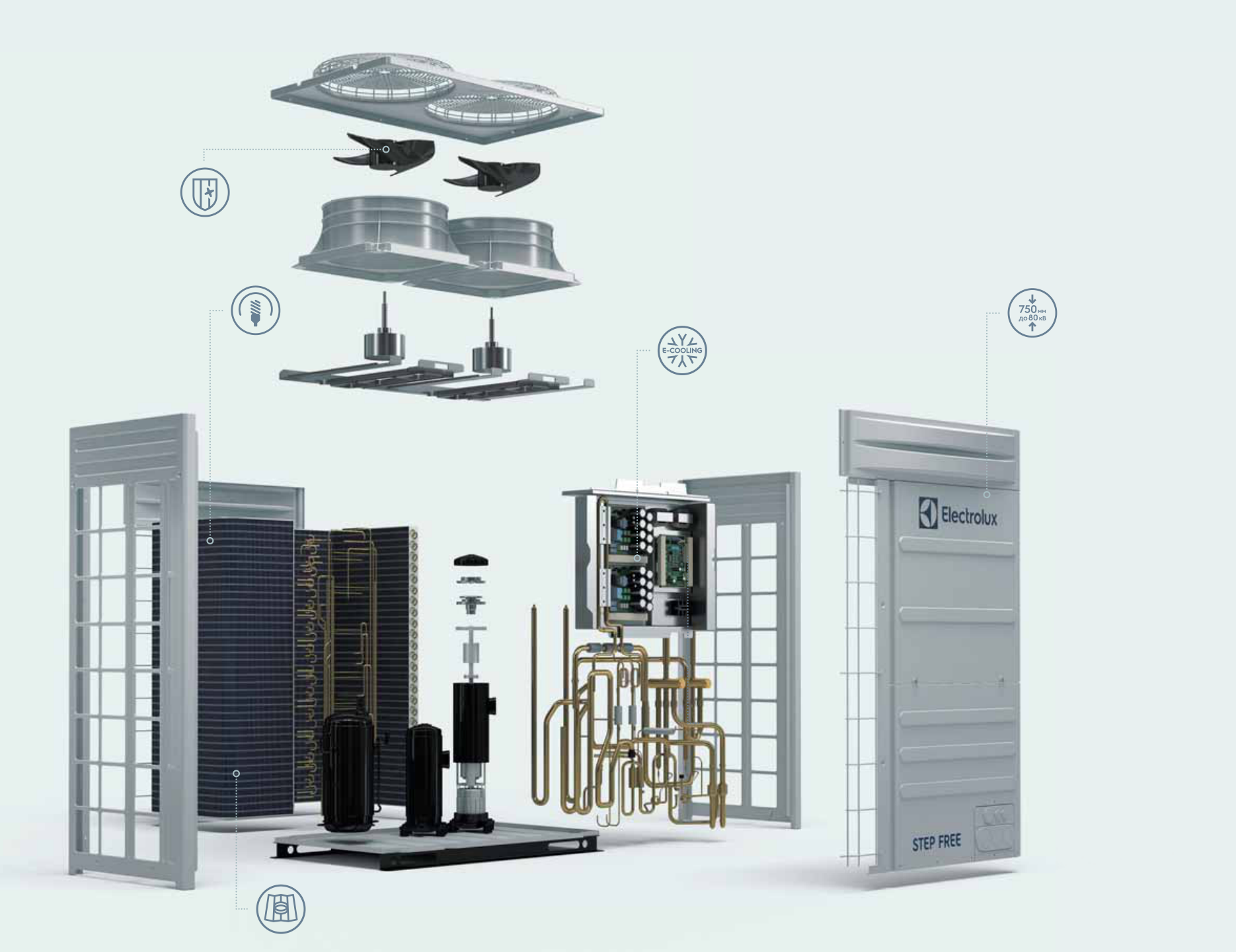

• Продуманная аэродинамика. Профиль лопаток и оребрение теплообменника улучшают прохождение воздуха и теплообмен. У отдельных наружных блоков предусмотрены 16 ступеней регулировки вентилятора и высоконапорное исполнение для размещения в технической нише. Возможность такой установки проверяют по требованиям к воздухообмену конкретного блока.
• Компактное размещение. Модельный ряд охватывает одновентиляторные блоки для меньших систем и модули высокой мощности. Наружные блоки ERXY имеют глубину 750 мм; у модульных систем возможно объединение до четырёх блоков. Это позволяет проектировать систему под доступную площадку, но размеры и правила комбинации нужно сверять по модели.
• Удобство монтажа и обслуживания. В документации предусмотрены подключение трасс с разных сторон корпуса, последовательная сигнальная линия Hi-NET и раздельные механический и электрический отсеки у ERXY/ERXY3/ERXY3-R. Программа STEP FREE Selector помогает проверить подбор оборудования до монтажа.

Гибкость проекта: трассы, блоки, режимы

Для компактных ESVMO-SF-H/SH и крупных ERXY действуют разные пределы по длине трубопроводов, перепадам высот и числу подключаемых внутренних блоков. Например, для ESVMO-SF-120/140/160-H производитель указывает общую длину трассы до 120 м, а для ESVMO-SF-224/280/335-SH — до 250 м. Для части крупных решений заявлена общая длина до 1200 м. Эти значения нельзя переносить с одной серии на другую: проектировщик проверяет каждую ветвь по таблице выбранного оборудования.

Для отдельных решений допустима суммарная номинальная производительность внутренних блоков от 10 до 150% мощности наружного; возможность работы с одним внутренним блоком также зависит от исполнения. Двухтрубная схема подходит для здания, где помещения работают в общем режиме охлаждения или обогрева. Когда одним зонам нужен холод, а другим тепло, рассматривают трёхтрубную ERXY3-R с рекуперацией тепла и блоками-переключателями. Есть и наружные блоки с водяным охлаждением конденсатора. Их применимость зависит от инженерных сетей объекта.

Управление несколькими помещениями

• Приоритет зон. VIP-режим позволяет назначить первоочередное охлаждение или обогрев для группы до пяти комнат в одной системе.
• Учёт расходов. При подключении предусмотренных контроллеров возможен поблочный учёт электроэнергии и распределение потребления между пользователями. Программное обеспечение также поддерживает дистанционную диагностику и контроль расхода хладагента.
• Диспетчеризация. Системы ISC и Hi-Dom объединяют внутренние блоки для централизованного управления. Через совместимые интерфейсы VRF можно подключить к автоматизации здания. Состав шлюзов и доступные протоколы уточняют при проектировании.
• Климат по занятости помещения. Для совместимых внутренних блоков предусмотрено отключение по сигналу открытого окна или двери. Возможности разъёма CN3 и алгоритм управления зависят от блока и выбранной автоматики.

Интеграция с вентиляцией и защита оборудования

Комплект DX KIT позволяет подключить наружный блок VRF к испарительной секции приточной установки или тепловой завесы и использовать его как инверторный компрессорно-конденсаторный блок. Для такого решения требуется отдельный подбор комплекта, датчиков и совместимой секции.

• Тише ночью. Ночной режим уменьшает шум наружного блока; фактическое значение зависит от модели и настройки. Для отдельных исполнений производитель указывает снижение на 5–6 дБ(А).
• Устойчивость к погоде и электропитанию. В серии описаны защита от колебаний напряжения, оттайка теплообменника по датчикам, опциональная защита вентилятора от снега и охлаждение электронных компонентов E-COOLING. Диапазон допустимого напряжения и рабочие температуры проверяют по паспорту модели.
• Специальные условия эксплуатации. Для объектов у моря у ERXY/ERXY3 предусмотрено опциональное антикоррозионное покрытие Black Fin. Низкотемпературный комплекс «Север» заявлен как отдельная опция для работы при наружной температуре до −50 °C; этот предел не относится к стандартной комплектации.

Как выбрать состав системы

Начните с расчёта нагрузок по комнатам и схемы трасс. Для нескольких помещений с умеренной суммарной нагрузкой сравните компактные ESVMO-SF-H/SH по мощности, числу внутренних блоков и допустимой длине трубопровода. Для крупного здания отдельно оцените модульные решения и необходимость рекуперации тепла. Затем определите тип внутренних блоков по высоте потолков, требованиям к распределению воздуха и доступу для обслуживания. Если нужна интеграция с вентиляцией, диспетчеризацией или зимний комплект, включите её в спецификацию до заказа: эти возможности требуют совместимых компонентов и не следуют автоматически из названия STEP FREE.
