Lessar LZ-CG520-1000D-O

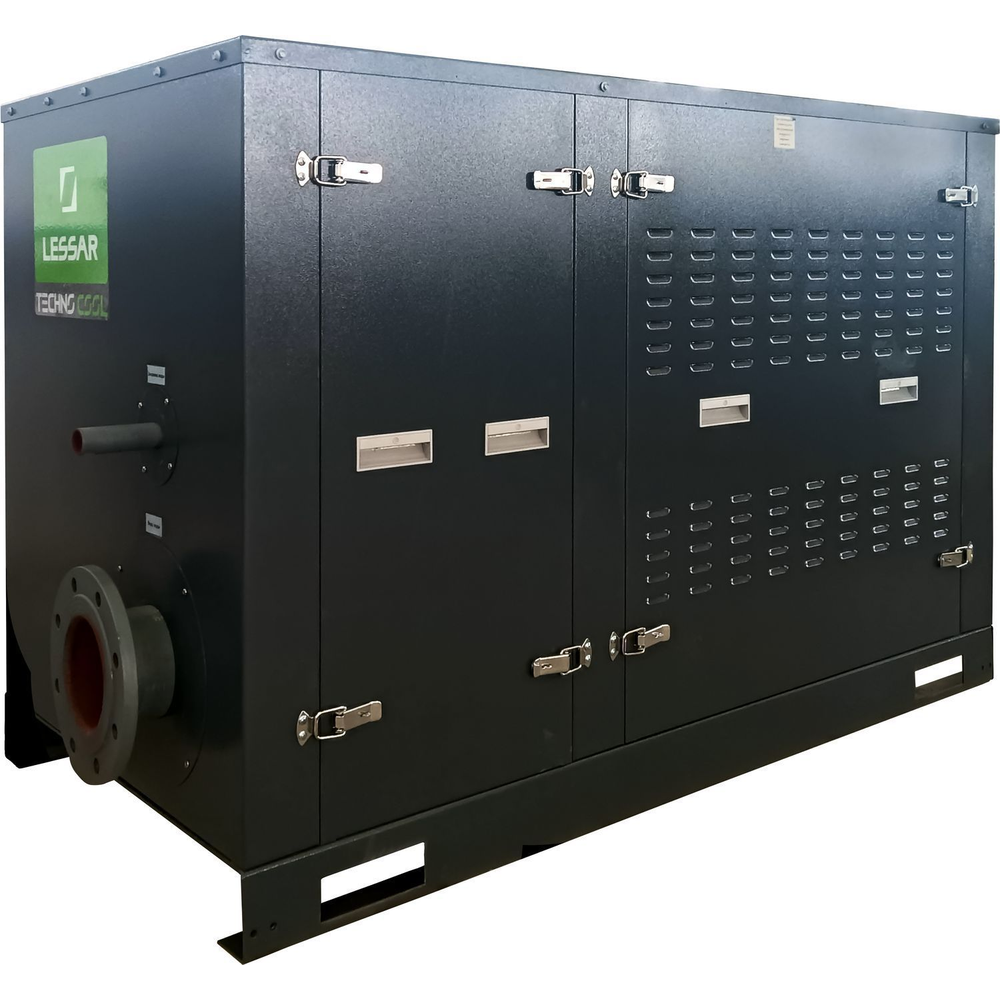

Гидромодуль с рабочим и резервным насосами для контура холодильной машины LESSAR LUC-… В нём установлены центробежные насосы Wilo Atmos GIGA-I 100/130-15/2, тогда как в младших моделях с резервом применяются насосы серии IPL. Ротация выравнивает часы наработки, а при отказе одного насоса систему холодоснабжения обслуживает второй.

Насосы, антивибрационные компенсаторы и арматура смонтированы на окрашенной стальной раме 2800 × 1300 × 1700 мм. Состав поставки:

• два центробежных насоса Wilo;
• антивибрационные компенсаторы на всасывании и нагнетании;
• дисковые поворотные затворы на всасывании и нагнетании;
• манометры на всасывании и нагнетании;
• обратные клапаны на нагнетании;
• расширительный бак и предохранительный клапан;
• шаровой вентиль для слива хладоносителя и шаровой вентиль для выпуска воздуха;
• вентиль для заправки;
• электрический щит.

Пуск насосов

Один переключатель на щите выбирает запускаемый насос, другой — ручной или удалённый режим пуска. Удалённая команда подаётся на потенциальные (220 В) или беспотенциальные контакты, ручная — кнопками пуска и останова. Лампы показывают наличие питания, работу насосов и их аварию. Для экстренной остановки на дверце есть кнопка «Аварийный стоп», для внешней кнопки аварийного останова выведены контакты. Насосы и нагреватель коммутируются контакторами и защищены автоматическими выключателями, питание заводится через главный выключатель.

Где и при каких условиях работает

Модуль устанавливается в помещении или на улице. Температура окружающего воздуха при работе — от +5 °C, при хранении и простое — до −35 °C. В контуре — вода либо водный раствор этиленгликоля или пропиленгликоля концентрацией до 50 % включительно, не холоднее +5 °C; максимальное рабочее давление — 6 бар.

Электронагреватель защиты от замерзания установлен в щите. При температуре воздуха ниже +5 °C он должен быть включён: во время простоя нагреватель не даёт контуру замёрзнуть. Включать его можно вручную или удалённо: режим выбирает отдельный переключатель, команду принимают потенциальные (220 В) и беспотенциальные контакты, а лампа на щите показывает, что нагреватель работает.

Табличные расход и напор определены для максимальной холодопроизводительности холодильной машины, с которой применяется модуль, при воде +12 °C на входе и +7 °C на выходе. Насосы под параметры конкретной системы подбираются в программе Wilo-Select Online.
