Lessar LZ-CG195-260D-O

Гидромодуль для водяного или гликолевого контура холодильной машины LESSAR LUC-… в проектах, где насос нужно резервировать. Два центробежных насоса Wilo IPL 65/155-7,5/2 работают по схеме «рабочий — резервный» с ротацией: часы наработки выравниваются, а при отказе одного насоса циркуляцию продолжает второй. Какой из них запускается, задаёт переключатель на щите.

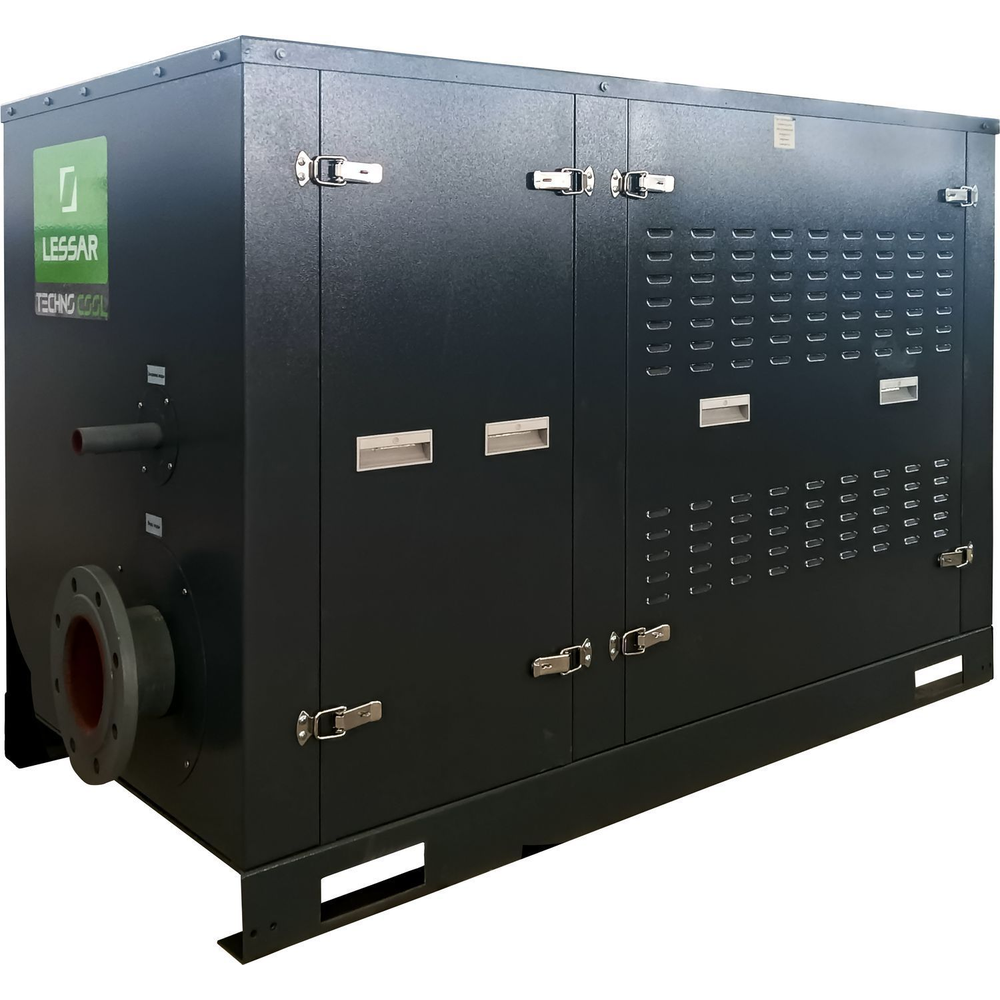

Модуль поставляется собранным на стальной раме с окраской всех металлических поверхностей, габариты — 2200 × 1100 × 1500 мм. Антивибрационных компенсаторов в этой модели нет: среди модулей с резервным насосом они появляются начиная с LZ-CG300-480D-O. Вместе с насосами и щитом в модуль входят:

• дисковые поворотные затворы или шаровые вентили на всасывании и нагнетании;
• манометры на всасывании и нагнетании;
• обратные клапаны на нагнетании каждого насоса;
• расширительный бак и предохранительный клапан;
• шаровой вентиль для слива хладоносителя;
• шаровой вентиль для выпуска воздуха;
• вентиль для заправки хладоносителя.

Автоматика щита

Электрический щит входит в комплект. Пуск насоса и включение электронагревателя защиты от замерзания переводятся переключателями в ручной или удалённый режим. Удалённые команды принимают потенциальные (220 В) и беспотенциальные контакты, отдельные для насоса и для нагревателя. Вручную насос пускают и останавливают кнопками на щите. Сигнальные лампы показывают наличие питания, работу насосов, их аварию и работу нагревателя. На дверце расположена кнопка «Аварийный стоп», внешняя кнопка аварийного останова подключается к своим контактам. В щите установлены главный выключатель питания, контакторы и автоматические выключатели насосов и нагревателя.

Эксплуатационные пределы

Место установки — помещение или улица. Работа допускается при температуре окружающего воздуха от +5 °C, хранение и простой — до −35 °C. Хладоноситель — вода либо водный раствор этиленгликоля или пропиленгликоля концентрацией до 50 % включительно, температурой не ниже +5 °C, при давлении до 6 бар.

При температуре воздуха ниже +5 °C электронагреватель в щите должен быть включён: он защищает контур от замерзания во время простоя.

Расход и напор в таблице соответствуют максимальной холодопроизводительности холодильной машины, с которой применяется модуль, при воде +12 °C на входе и +7 °C на выходе. Под параметры конкретной системы насосы подбираются в программе Wilo-Select Online.
