Как выбрать вентиляционную систему?
Интенсивность работы сотрудников компании или бизнес-центра, их стремление трудиться с полной отдачей напрямую зависят от качества воздуха в помещении офиса. Существует много вариантов устройства вентиляции в офисе, но лишь немногие из них являются действительно эффективными.
Особенности установки определяются тем, проектируется ли вентиляция вместе со зданием или её встраивают в готовый офис, сколько места есть для оборудования и воздуховодов, как прокладывать каналы — открыто или скрыто — и как потом обслуживать установку.
Что учесть перед проектированием вентиляции офиса
Проект и расчёт вентиляционной системы офиса лучше выполнять на начальном этапе строительных работ: тогда объём воздушных потоков рассчитывают заранее, а место для установок и трасс закладывают в планировку. В ранее построенных зданиях нужно квалифицированное проектирование системы, которую можно разместить в имеющихся помещениях.
Для существующего офиса проектирование начинают с обследования: какие вентиляционные шахты, каналы и установки уже есть в здании, в каком они состоянии и можно ли к ним подключиться. От этого зависит, понадобится ли отдельная система для офиса или достаточно доработать имеющуюся.
Задачи вентиляции решают исходя из назначения помещений: рабочих мест, комнаты переговоров, курительных комнат и санузлов, столовой, серверной и др. При этом учитывают площадь помещений, численность работников, количество офисной техники и площадь подсобных помещений. Расчёт проводится в соответствии с санитарными нормами и правилами.
На выбор типа оборудования прежде всего влияют размер и конфигурация офиса. Важно не только обработать воздух, но и равномерно распределить его по кабинетам и помещениям здания. Как сопоставить типы систем между собой, рассказано в статье «Как выбрать вентиляционную систему».
Варианты вентиляции и кондиционирования офиса
Решение о вентиляции зависит от особенностей конкретного объекта. Каждый вариант имеет свои достоинства и недостатки, а сравнивать их удобно по одним и тем же признакам.
| Сочетание систем | Подача и удаление воздуха | Регулирование температуры по помещениям | Что учесть при размещении |
|---|---|---|---|
| Приточно-вытяжная вентиляция и сплит-системы | Воздух перемещается по воздуховодам, подаётся через решётки в стене или на потолке | Сплит-системы в помещениях | Рекомендуется для помещений меньше 600 м²; нужны места под вентустановку, трассы воздуховодов, внутренние и наружные блоки |
| Канальный кондиционер с подмесом наружного воздуха | Кондиционер подаёт по воздуховодам воздух с добавлением наружного | Нет: одна температура для всех помещений | Для небольших офисов; блок располагают под потолком в коридоре или туалете |
| Канальная вентиляция и VRF | Приточная или приточно-вытяжная канальная система | Блок VRF в каждой комнате контролирует её температурный режим | Для больших площадей; внутренние блоки в комнатах связаны трассами с наружным оборудованием |
| Канальная вентиляция и чиллер-фанкойл | Приточная или приточно-вытяжная канальная система | Фанкойлы в помещениях; вода от чиллера подаётся в фанкойлы или охлаждающие секции вентиляционной системы | Для больших площадей; нужны места под чиллер, насосную станцию и фанкойлы |
| Центральная система подготовки воздуха | Подогрев, охлаждение и очистка приточного воздуха, удаление отработанного — по воздуховодам | Воздух готовится централизованно | Для помещений больших размеров; нужно место под центральное оборудование и магистральные воздуховоды |
Чем различаются VRF и чиллер-фанкойл и что выбрать для крупного здания, подробно разобрано в сравнении VRF и чиллер-фанкойла для бизнес-центра.
Размещение оборудования и открытый или скрытый монтаж каналов
Где поставить установку и как провести воздуховоды, зависит от высоты помещений, свободного пространства под перекрытием, расположения кабинетов и мест, откуда можно забирать и куда выбрасывать воздух. Трассы стараются вести так, чтобы воздух доходил до каждого кабинета, а оборудование оставалось доступным.
Открытый монтаж. Воздуховоды подвешивают под перекрытием на виду, решётки и распределители ставят прямо на каналах. Такой вариант подходит, когда подвесного потолка нет или над ним мало места. Каналы остаются доступными для осмотра, но становятся частью интерьера, поэтому их трассу согласуют с отделкой. Как подобрать сами каналы, рассказано в статье «Как выбрать воздуховоды для вентиляции».

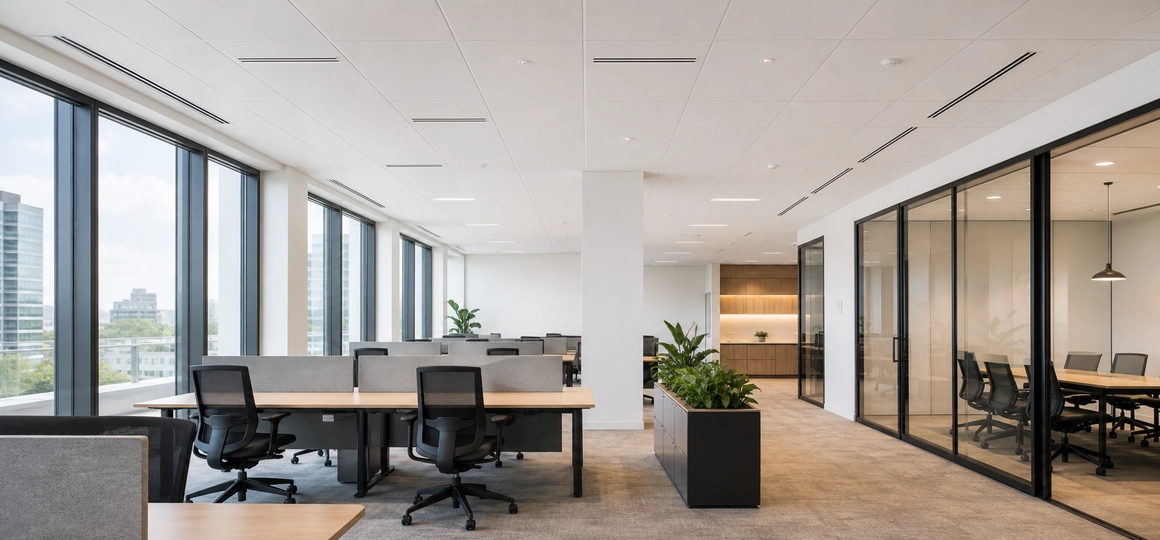

Скрытый монтаж. Воздуховоды и часть оборудования убирают за подвесной потолок, в помещении остаются видны только решётки и диффузоры. Для этого нужен запас высоты над потолком и доступ к оборудованию после отделки. Канальному кондиционеру, например Daikin FDA200–250A, нужны зона обслуживания и смотровой люк в подвесном потолке, а сам потолок должен выдерживать вес блока1. У канальных фанкойлов, например Lessar LSF DG22, отвод конденсата в строящемся здании проверяют до того, как закрыть потолок2.
1Инструкция по монтажу и эксплуатации: Daikin FDA200-250A, с. 14
2Инструкция по монтажу: Lessar LSF DG22, канальные фанкойлы, с. 10
Шум. Установку и вентиляторы размещают так, чтобы их шум не мешал работе в кабинетах и переговорных. Шум вентилятора в каналах снижают шумоглушители3. Вибрация передаётся и через конструкции: канальный вентилятор, например Zilon ZFP, прислонённый к стене, может передавать шумовые вибрации в помещение, даже когда шум самого вентилятора допустим4. Подробнее — в статье «Зачем нужны шумоглушители».
3Технические характеристики: Zilon ZSS, шумоглушители, с. 1
4Руководство по эксплуатации: Zilon ZFP, канальные вентиляторы, с. 6
Сервисный доступ. Фильтры, вентиляторы и блоки кондиционирования периодически обслуживают, поэтому к ним оставляют подход: при открытом монтаже — свободное место вокруг оборудования, при скрытом — люки в подвесном потолке напротив узлов, требующих обслуживания.
Какие данные подготовить для проектировщика
- Назначение каждого помещения: рабочие места, переговорные, курительные комнаты, санузлы, столовая, серверная, подсобные помещения
- Площадь помещений, численность работников и количество офисной техники
- Планировка офиса, высота помещений и пространства над подвесным потолком
- Сведения о существующей вентиляции здания: шахтах, каналах, установках
- Возможные места для установки, наружных блоков и прокладки воздуховодов, требования к отделке — открытый или скрытый монтаж
Для корректного расчёта вентиляции офиса нужны специалисты, которые занимаются проектированием и установкой вентиляционных систем. Как идёт работа над проектом — в материале про проектирование системы вентиляции.
