Спёртый воздух способен вызывать плохое самочувствие, понижать работоспособность и мешать полноценно отдыхать. Современные пластиковые окна и двери с хорошей герметизацией проёмов только усложняют естественное проникновение свежего воздуха в комнату. Поэтому в жилых и рабочих зонах важно обустраивать систему вентиляции, которая соответствует типу помещения и санитарным нормам. Ниже — какие бывают системы вентиляции, какие данные собрать перед выбором и как от них перейти к подходящей схеме.
Какие бывают системы вентиляции
Естественная вентиляция работает за счёт разности давлений внутри и снаружи, а также через открытые форточки, фрамуги и двери1. Проветривания через окна, двери и чердачные люки хватит разве что для домика в деревне. Кроме естественной вентиляции существуют механические (принудительные) системы.
Системы вентиляции различают по нескольким независимым признакам, и одна система описывается сразу по всем. Например, вытяжной вентилятор в стене санузла — это механическая, вытяжная, локальная и бесканальная вентиляция.
| Признак | Варианты | Что это означает при выборе |
|---|---|---|
| Способ побуждения | Естественная, механическая | Движет ли воздух разность давлений или вентилятор. В механической системе воздух можно также очистить и подогреть, но ей нужна электроэнергия |
| Назначение | Приточная, вытяжная, приточно-вытяжная | Приточная подаёт свежий воздух с улицы через клапаны; по санитарным нормам его можно подогреть, охладить, очистить и увлажнить. Вытяжная удаляет воздух вместе с углекислым газом и неприятными запахами. Приточно-вытяжная делает и то и другое |
| Охват | Локальная, центральная | Локальные устройства ставят по отдельности в комнатах, центральная система подаёт и удаляет воздух для всего здания |
| Наличие воздуховодов | Канальная, бесканальная | Перемещается ли воздух по сети воздуховодов или устройство работает прямо через стену или окно |
Для канальной системы подбирают и воздуховоды: они бывают круглыми, квадратными и прямоугольными, их делают из оцинкованной стали, алюминиевой фольги или полиэфирной ленты.
Что учесть перед выбором системы
Основной критерий выбора системы вентиляции — её производительность. Её рассчитывают по санитарным нормам для разных категорий помещений. Минимальный объём приточного воздуха на одного человека — 20 м3/ч.
Чтобы всем было комфортно, принято закладывать небольшой запас. В зависимости от типа комнаты вентиляция должна подавать свежий воздух в следующих объёмах:
- жилые помещения (спальня или детская с постоянным пребыванием людей) — 60 м3/ч на каждого человека;
- зал или конференц-зал — 30 м3/ч;
- помещения, где разрешено курить (рестораны, казино, жилые комнаты отелей), — 100 м3/ч;
- туалеты и душевые — 120 м3/ч.
Кроме производительности важно учитывать размер здания и назначение отдельных помещений. Для жилых и рабочих комнат понадобится приточно-вытяжная вентиляция. Для санузлов достаточно только вытяжки с удалением запахов и влаги, но вытяжка работает, только когда на место удалённого воздуха поступает новый. Например, производитель вытяжных вентиляторов Systemair BF Silent для ванных и туалетов требует обеспечить поступление воздуха в помещение взамен удаляемого2.
Отдельная приточная установка в санузле для этого не нужна: свежий воздух поступает в здание через приточные устройства в жилых комнатах, а в санузел перетекает из соседних помещений, например через зазор под дверью или переточную решётку. Если окна и двери герметичны и приток в здание ничем не предусмотрен, вытяжке неоткуда брать воздух. Сечение перетоков и расходы определяет расчёт.

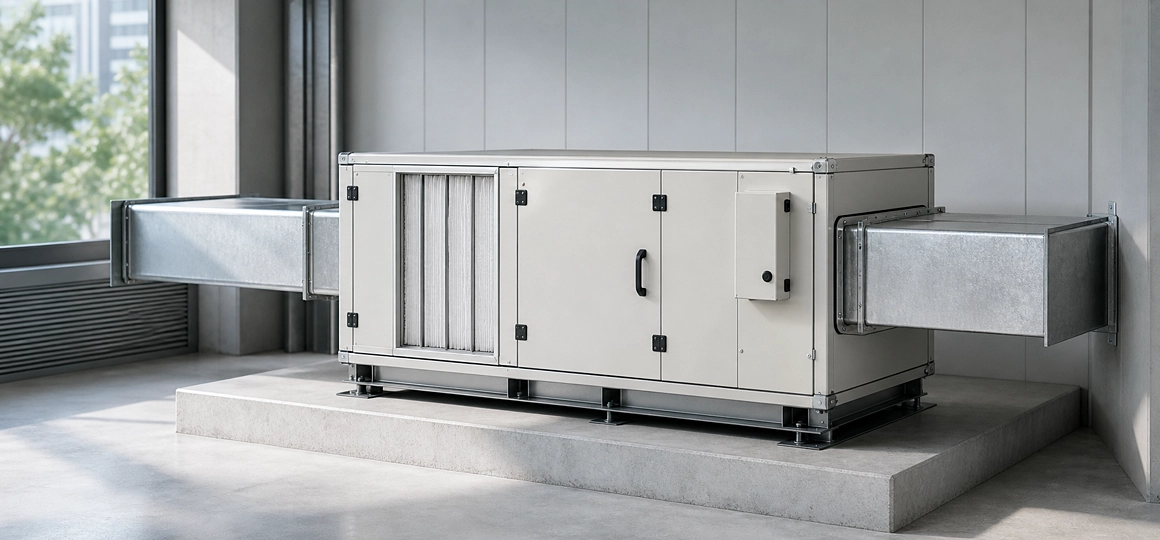

В маленьких строениях простым и экономичным решением станут бесканальное исполнение и одиночные модули, а в крупном здании лучше установить центральную систему с разветвлённой сетью воздуховодов из алюминиевой фольги и оцинкованной стали, центральным кондиционером и вытяжным вентилятором.
Перед выбором схемы стоит собрать исходные данные:
- назначение каждого помещения;
- число людей и режим использования: постоянное пребывание, работа днём, редкие посещения;
- какие приток и вытяжка уже есть в здании и работают ли они;
- где можно разместить оборудование и проложить воздуховоды.
Как перейти от исходных данных к выбору схемы
- Для каждого помещения определить задачу: подавать свежий воздух, удалять загрязнённый или делать и то и другое.
- Наметить пути воздуха: где он поступает в здание, через какие помещения перетекает и откуда удаляется.
- Решить, справятся ли локальные устройства или нужна центральная система, и нужны ли воздуховоды: это зависит от размера здания и места под оборудование.
- Рассчитать производительность по нормам для каждого помещения. Как это делают, рассказано в статье «Как проводится расчёт вентиляционной системы».
- Подобрать оборудование под расчётные расходы: о критериях — в статье «Как выбрать вентиляционную установку», готовые модели — в разделе вентиляционных установок.
Пример: вентиляция гостиницы

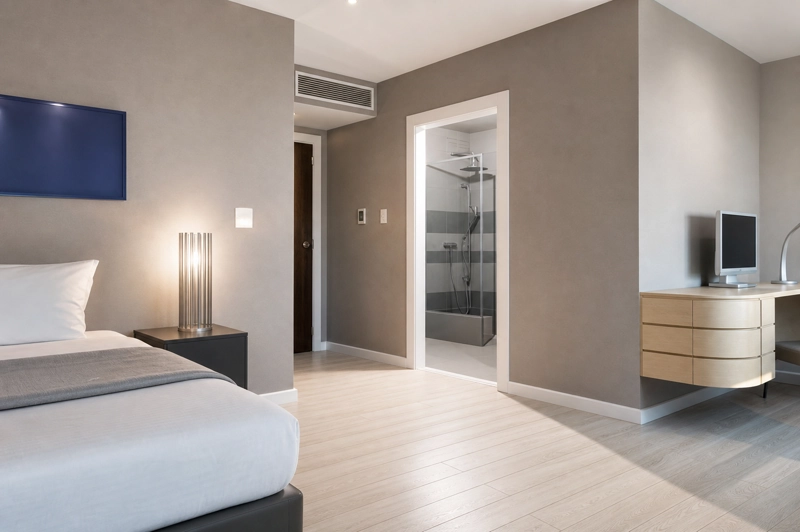

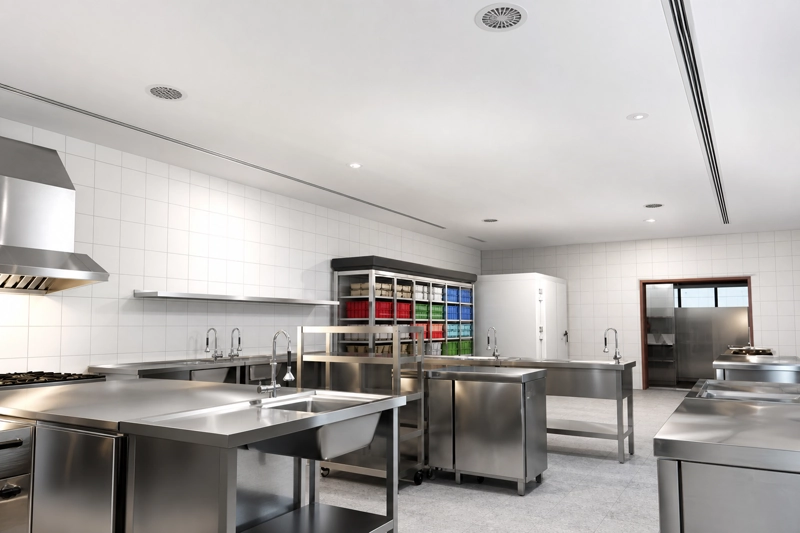

По сравнению с квартирами и небольшими офисами выбрать систему вентиляции для гостиницы сложнее: в таком здании много помещений с постоянным пребыванием людей, готовится пища, принимаются водные процедуры. Лучше всего себя зарекомендовали системы на основе центрального кондиционера с охлаждением воздуха при помощи чиллера. Они работают так:
- Центральный кондиционер (или приточная установка) подаёт свежий воздух в здание.
- Воздух распределяется по каналам и охлаждается фанкойлами, расположенными в комнатах.
- Чиллер на крыше охлаждает воду, циркулирующую через фанкойлы, и помогает поддерживать нужную температуру.
- Крышной вентилятор удаляет отработанный воздух.
Номера могут пустовать, поэтому для экономии в проект закладывают дроссельные клапаны: они отсекают пустые комнаты от вентиляции и снижают затраты. Если в отеле нет отопления, можно установить четырёхтрубную систему чиллер-фанкойл: к фанкойлам подводят и холодную, и горячую воду3, поэтому одни номера можно обогревать, а другие в это же время охлаждать. Как устроена такая система, рассказано в статье «Что такое система чиллер-фанкойл».
Ещё одна возможность сэкономить — рекуператор: часть тепла отработанного воздуха передаётся поступающему4. Подробнее о гостиничных системах — в статье «Какие особенности установки вентиляции в гостиницах».
