У дома с мансардой две разные задачи вентиляции. Первая — воздухообмен в жилой комнате под крышей: свежий воздух для людей и удаление отработанного. Вторая — проветривание кровельной конструкции, чтобы под кровлей не скапливалась влага. Для каждой задачи нужны свои отверстия и элементы.
Как выбрать вентиляционную систему?
Вентиляция жилой мансарды и кровли: разные задачи
Без вентиляции кровельной конструкции возникают такие проблемы:
- под кровлей скапливается излишняя влага;
- утеплитель при намокании теряет теплоизоляционные качества;
- на деревянных конструкциях кровли появляются грибок и плесень;
- металлические поверхности кровли поражает коррозия.
Элементы вентиляции мансарды обслуживают разные пространства. Софиты — перфорированные панели, которыми снизу обшивают свесы карниза. Аэраторы — вентиляционные выходы в кровле у конька или на скате.
| Элемент | Какое пространство обслуживает | Роль в движении воздуха |
|---|---|---|
| Оконный приточный клапан | Жилая комната мансарды | Впускает в комнату наружный воздух |
| Вытяжка жилого помещения | Жилая комната, санузел, кухня | Выводит отработанный воздух из помещения наружу через вентиляционный канал или вентилятор |
| Перфорированные софиты | Кровельная конструкция: вентиляционный зазор под кровлей или холодный чердак | Впускают наружный воздух у карниза |
| Кровельные аэраторы | Кровельная конструкция: вентиляционный зазор под кровлей или холодный чердак | Выпускают воздух из-под кровли наружу у конька или на скате |

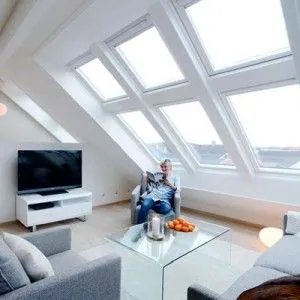

Как организуют воздухообмен в жилой мансарде
Для жилой мансарды применяют естественную или принудительную циркуляцию воздуха. Естественная вентиляция работает за счёт разности давлений между воздухом в помещении и снаружи, механическая перемещает воздух с помощью оборудования1. Разность давлений создаёт в том числе разница температур. В принудительной схеме используют приточные или вытяжные вентиляторы.
Наиболее доступный вариант — естественный приток и вытяжка воздуха из помещения. Приток идёт через клапаны в окнах мансарды, а отработанный воздух уходит наружу через вытяжные отверстия и вентиляционные каналы, при необходимости — через вытяжной вентилятор. Кровельные аэраторы и софиты к этой схеме не относятся: они проветривают кровельную конструкцию, а не комнату. Как подобрать подходящий вариант, рассказано в статье «Как выбрать вентиляционную систему».
Как вентилируется подкровельное пространство
Некоторые домовладельцы отказываются вентилировать кровлю: им кажется, что так из дома будет уходить тепло. Специалисты считают это мнение ошибочным: тепло теряется не из-за вентиляции, а из-за некачественной изоляции.

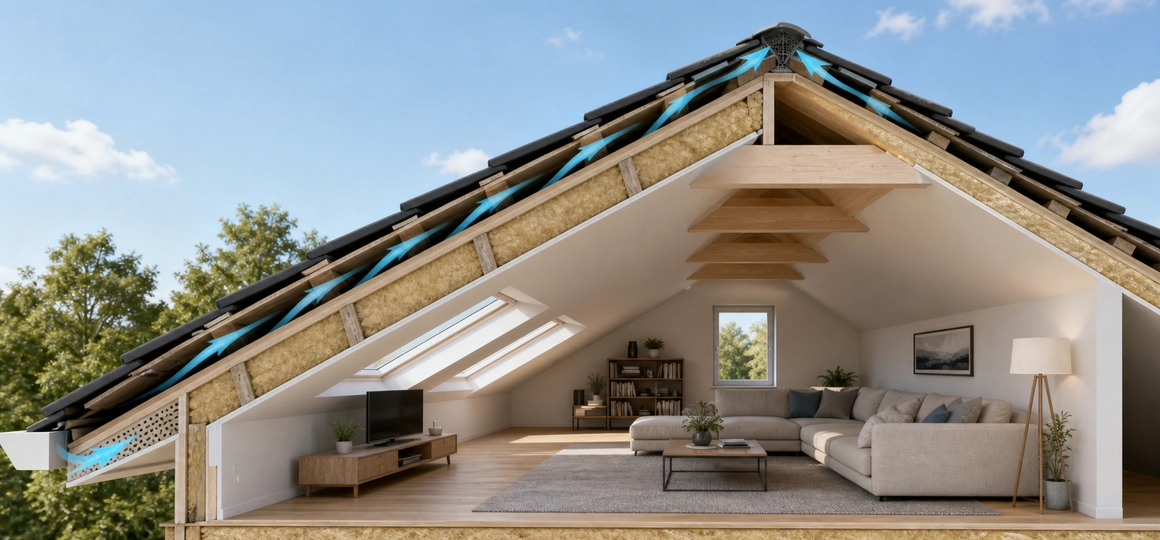

Воздух поступает под кровлю снизу, через софиты — перфорированные металлические или пластиковые панели, которыми обшивают свесы карниза. Выходит он вверху — через коньковые и скатные аэраторы.
Как устроена вентиляция кровли, зависит от конструкции крыши. Свод правил СП 17.13330.2017 «Кровли» различает два случая.
- Утеплённые скаты над жилой мансардой. Кровли из металлочерепицы, профилированных и волнистых листов, черепицы и других штучных материалов делают вентилируемыми: между утеплителем и кровлей оставляют зазор — вентиляционный канал высотой не менее 50 мм; точную высоту выбирают по длине и уклону ската. Он сообщается с наружным воздухом под карнизным свесом и на коньке. Минимальная общая площадь входных отверстий у карниза — 200 см² на метр длины карниза, выходных — 100 см² на метр длины конька.
- Холодный чердак над перекрытием. Под такими же кровлями его вентилируют естественным путём через отверстия в кровле — в коньке, хребтах, карнизах, вытяжных патрубках, чтобы на внутренней поверхности кровли не образовывался конденсат. Суммарная площадь отверстий — не менее 1/300 площади горизонтальной проекции кровли, то есть примерно 0,33 м² на каждые 100 м².
Кроме отверстий в кровле, продухи — сквозные вентиляционные отверстия — устраивают и на фронтонах (торцевых стенах под скатами).
Перед началом работ по устройству отверстий рекомендуем пригласить специалиста для определения достаточного (или недостаточного) количества вентиляционных отверстий.
Что выяснить перед монтажом
Чтобы разговор со специалистом был предметным, заранее подготовьте сведения о доме:
- назначение мансарды — спальня, кабинет, детская, санузел;
- планировка: число комнат, окна, высота и наклон потолков;
- какие приток и вытяжка уже есть: оконные клапаны, вентиляционные каналы, вентиляторы;
- устройство кровли: утеплённые скаты или холодный чердак, кровельный материал, есть ли вентиляционный зазор, софиты и аэраторы;
- где можно разместить оборудование и проложить каналы.
Как по этим данным составляют проект, рассказано в статье «Как правильно спроектировать систему вентиляции». Обзор систем для всего дома — в материале «Вентиляция в частном доме: обзор систем и секреты выбора».
