Вентиляцию деревянного дома планируют ещё на первых этапах строительства: от неё зависят и здоровье деревянных конструкций, и микроклимат в комнатах. Организовать воздухообмен можно естественным путём, вытяжными вентиляторами, приточными устройствами или приточно-вытяжной установкой, в том числе с рекуператором. Отдельно проветривают кровлю и подполье. Ниже — чем отличаются эти схемы и с чего начать планирование.
Зачем деревянному дому вентиляция
Вентиляция в доме из дерева решает несколько задач:
- Поддерживает нормальную влажность. Дерево быстро впитывает влагу, а напитавшееся влагой или пересушенное дерево сильнее подвержено деформации и порче. Нормальный уровень влажности защищает его от плесени, грибка и других микроорганизмов.
- Обеспечивает воздухообмен. Дерево «дышит» лучше бетона или кирпича, но воздух через стены не проходит — иначе зимой в домах из бруса было бы слишком холодно. Поэтому естественного «дыхания» стен для нормального воздухообмена недостаточно.
- Удаляет то, что выделяют люди: углекислый газ, влагу и тепло.
- Помогает экономить на отоплении. Прогреть дом из бруса зимой довольно затратно, а правильно организованная вентиляция позволяет использовать тепло уже отработанного воздуха.
Как движется воздух по дому
Любая схема вентиляции жилой части дома решает три задачи: подать свежий воздух, провести его по дому и удалить отработанный. Свежий воздух обычно подают в жилые комнаты — спальни и гостиную. Оттуда он перетекает через коридор в кухню и санузел, откуда отработанный воздух вместе с запахами и влагой удаляется наружу. Чтобы переток работал, между помещениями оставляют путь для воздуха — например, зазор под межкомнатной дверью.
Схемы различаются тем, как устроены приток и удаление: воздух может двигаться сам за счёт разности давлений или с помощью вентиляторов.
Какую схему вентиляции выбрать
В доме или коттедже из дерева можно организовать естественную, механическую вытяжную, механическую приточную или приточно-вытяжную вентиляцию.
| Схема | Как организован приток | Как удаляется воздух | Что можно регулировать | Что учесть при выборе и размещении |
|---|---|---|---|---|
| Естественная | Через окна, двери и неплотности | Через вертикальные вытяжные каналы за счёт разности давлений | Производительность не регулируется, зависит от погоды | Каналы закладывают при строительстве; в герметичном доме притока не хватит |
| Механическая вытяжная | Естественным путём | Вентиляторами через шахту | Скорость и сила отвода воздуха | Приточные отверстия располагают ниже вытяжных; зимой большие теплопотери |
| Механическая приточная | Стеновыми проветривателями, клапанами и другими устройствами, нагнетающими воздух | Самостоятельно, под давлением притока | Подачу свежего воздуха, если устройство это позволяет | Зимой воздух нужно подогревать; важна герметичность примыкания проветривателя к стене |
| Механическая приточно-вытяжная | Установкой через фильтры по воздуховодам | Установкой по отдельным воздуховодам | Весь воздухообмен | Нужны место под установку (чердак, гараж, подвал), электроэнергия, профессиональный монтаж и обслуживание |
Наиболее полный и управляемый воздухообмен даёт приточно-вытяжная система: она и подаёт, и удаляет воздух, фильтрует приток, а с рекуператором возвращает часть тепла. Зато ей нужны электроэнергия, место под установку, профессиональный монтаж и обслуживание. Естественная вентиляция дешевле и проще, но зависит от погоды и не регулируется. Поэтому эффективность схемы оценивают для конкретного дома: насколько он герметичен, сколько в нём людей и есть ли место под оборудование.
Схемы можно сочетать. Смешанная вентиляция объединяет естественный и механический воздухообмен: например, жилые комнаты проветриваются через естественные каналы, а на кухне и в санузле работают вытяжные вентиляторы.
Естественная вентиляция
Естественный воздухообмен происходит за счёт разности давлений между воздухом в доме и снаружи, а также при открывании окон, форточек и дверей1. Планируют такую вентиляцию ещё на этапе строительства: отработанный воздух отводят вертикальные каналы. Чем выше расположен выход канала, тем сильнее тяга и тем быстрее отводится воздух. Каналы должны быть широкими, гладкими и одинакового сечения.
Приток обычно идёт через открытые или неплотно закрытые окна и двери. Если дом герметичный, понадобится принудительное проветривание.
Естественная вентиляция стоит недорого, и её можно смонтировать самостоятельно. Недостатки:
- зависимость от погоды;
- тепловые потери зимой;
- снижение звукоизоляции;
- невысокая эффективность;
- невозможность регулировать производительность;
- возможное попадание в дом насекомых и пыли;
- воздух из кухни и санузлов приходится отводить отдельно.
Вытяжная вентиляция
Отработанный воздух выводится наружу через шахту принудительно, а свежий поступает естественным путём. Чтобы усилить воздухообмен и ускорить отвод, в систему ставят вентиляторы. Приточные отверстия располагают ниже вытяжных, чтобы отработанный тёплый поток оказывался выше свежего холодного.
Плюсы:
- воздух меняется эффективнее, чем при естественной вентиляции;
- можно контролировать скорость и силу отвода воздуха;
- можно использовать экологичные материалы.
Минусы:
- большие теплопотери;
- эффективность ниже, чем у приточно-вытяжной системы.
Приточная вентиляция
Приточную систему обычно составляют стеновые проветриватели, клапаны и другие устройства, которые нагнетают воздух с улицы. Отработанный воздух покидает дом сам, под давлением приточного потока.
Плюсы:
- очистка воздуха от сора и пыли;
- постоянный приток воздуха с улицы.
Минусы:
- в холодное время воздух нужно нагревать, а это дополнительные затраты энергии;
- отработанный воздух выводится слишком быстро и не успевает отдать тепло;
- проветриватели соединяются со стеной недостаточно герметично.
Приточно-вытяжная вентиляция и рекуперация
Приточно-вытяжная система состоит из воздуховодов с фильтрами, вентиляторов, блоков управления и рекуператорных установок. Воздух с улицы проходит через фильтры, и вентиляторы подают его в комнаты. Отработанный воздух уходит по другим каналам, и потоки обычно не перемешиваются2, поэтому подаваемый воздух остаётся чистым. Если система укомплектована рекуператором, приточный воздух дополнительно нагревается теплом удаляемого — можно вернуть дому до 80 % тепла; перемешиваются ли при этом потоки, зависит от конкретной модели рекуператора. Подробнее о том, как работает рекуператор воздуха, — в отдельной статье.
Приток можно организовать и через грунтовой (земляной) теплообменник. Один его конец выводят над поверхностью земли, другой подключают к вентиляционной установке. Соединяющую их трубу обычно закапывают на глубину 1,5–2 м: зимой земля подогревает воздух, летом охлаждает. Для этого длина подземного воздуховода должна быть не меньше 15 м. Теплообменник — необязательное дополнение к системе.
Плюсы:
- воздухообменом можно управлять;
- существенная (до 25 %) экономия тепла зимой;
- входящий воздух хорошо отфильтрован;
- выводятся избытки тепла (до 98 %), влаги и пыли — это препятствует появлению грибка и плесени и продлевает жизнь конструкции;
- свежий воздух поступает постоянно, даже если окна законопачены;
- легко поддерживать рекомендованный для дерева температурный режим;
- воздуховоды скрыты от глаз в межпотолочном пространстве.
Минусы:
- нужно периодическое обслуживание;
- для работы нужна электроэнергия;
- установка и монтаж — только профессиональные;
- цена выше, чем у естественной вентиляции;

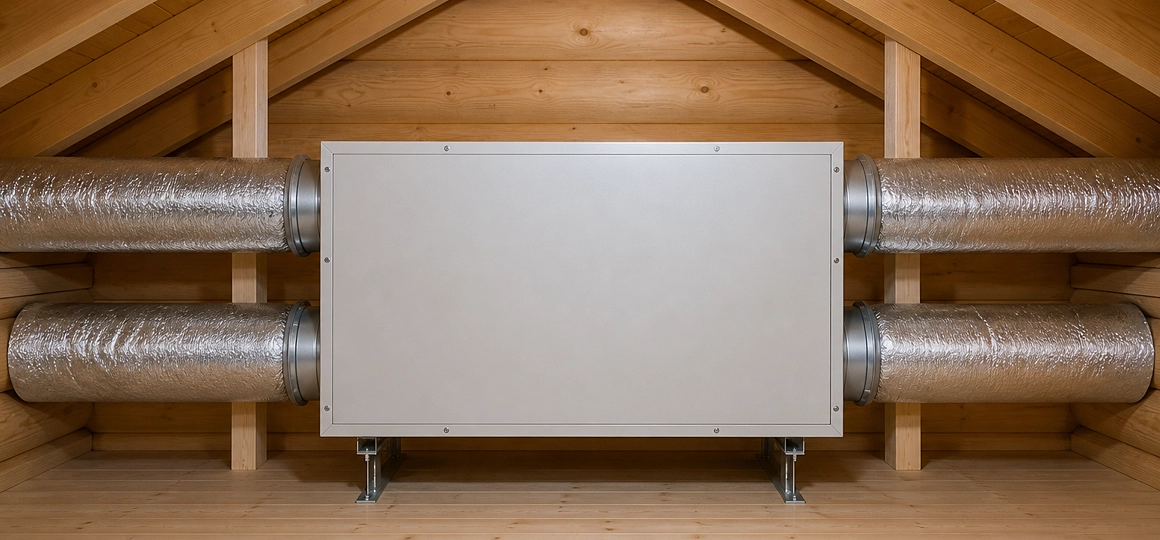

- оборудование ставят в отдельном помещении3 — на чердаке, в гараже или подвале;
- для снижения шума от работающей системы понадобятся шумоизоляционные материалы.
Готовые установки собраны в разделе приточно-вытяжных установок.
Вентиляция кровли и подполья
Кроме жилых комнат, в деревянном доме проветривают ещё две зоны — кровлю с чердаком и подпольное пространство. Их вентиляцию планируют отдельно от притока и вытяжки в комнатах.
Кровля
Кровлю и чердак проветривают через вентиляционные отверстия. Нагретый в доме воздух поднимается вверх и при контакте с холодной кровлей образует конденсат, от которого кровельные конструкции быстро гниют и разрушаются.
Стропила ещё при постройке пропитывают специальными гидроизоляционными составами. Естественная вентиляция крыши устроена просто: нужны коньковые продухи и слуховые окна. Эффективны такие отверстия, только если расположены рядом с коньком. Жилой мансарде нужна ещё и вентиляция самих комнат — об этом в статье про вентиляцию жилой мансарды.
Подполье
Воздух в подпольном пространстве не должен застаиваться, иначе появятся конденсат и плесень, начнётся гниение. Поэтому ещё при строительстве фундамента в нём делают вентиляционные проёмы — продухи, а под плинтусами обустраивают отверстия-воздухозаборники. Проходя через них, воздух проветривает подполье и сохраняет его сухим. На проёмы ставят решётки от грызунов.
На время морозов продухи в фундаменте иногда закрывают: уличный воздух, встречаясь с теплом дома, может стать источником конденсата. Допустимо ли прекращать проветривание подполья зимой, зависит от его конструкции, утепления и того, как ещё обеспечен в нём воздухообмен, — это решение стоит согласовать с проектировщиком дома.
С чего начать планирование вентиляции
- Собрать данные о доме и проживании: площадь и планировку, стадию строительства, число жильцов и режим проживания — круглый год или сезонно.
- Определить задачи по помещениям: куда подавать свежий воздух, откуда удалять отработанный, как он будет перетекать между комнатами.
- Выбрать принцип системы — естественную, механическую или смешанную схему.
- Согласовать трассы каналов и воздуховодов и место под оборудование, пока стены и перекрытия ещё не закрыты.
- Предусмотреть доступ к оборудованию, фильтрам и решёткам для обслуживания.
- После монтажа проверить, что воздух действительно поступает и удаляется во всех помещениях.
Как устроено проектирование системы вентиляции и что входит в каждый этап, рассказано в отдельной статье.
