Клиенты нашей компании нередко спрашивают: что делать, если климатическое оборудование нужно установить в крупном здании? Стандартные сплит-системы обладают относительно невысокой мощностью, а длина соединительных трубок для циркуляции хладагента у них ограничена.
Большой объект потребует монтажа множества отдельных блоков кондиционирования. Это выльется в серьёзные стартовые и текущие расходы и скажется на внешнем облике здания.
Альтернативное решение — мультизональное оборудование. Мультизональной такую систему называют потому, что один наружный блок обслуживает много зон — отдельных помещений, и в каждом можно задать свою температуру. Если для объекта рассматривают и водяную систему, пригодится сравнение VRF/VRV и чиллера.
Что означают VRV и VRF?
VRV (Variable Refrigerant Volume) и VRF (Variable Refrigerant Flow) означают «переменный объём» и «переменный поток хладагента». Обе маркировки относятся к одному типу оборудования, различается только компания-изготовитель.
VRV — торговая марка корпорации Daikin, остальные производители используют сокращение VRF.
Как устроена и работает мультизональная система?
Мультизональная система похожа на обычный кондиционер: она тоже состоит из наружного и внутренних блоков, соединённых трубками для циркуляции хладагента. Отличия в следующем:
- используется единая фреоновая магистраль с ответвлениями к внутренним блокам;
- управление ведут с центральной консоли, переносным пультом или с компьютера через программное обеспечение;

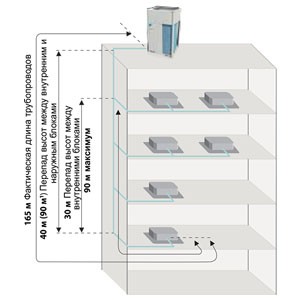

- трассы между блоками бывают длинными, а перепады высот — большими. Допустимые значения зависят от серии: например, у VRV IV Daikin REYQ-T самый длинный трубопровод от наружного блока — до 165 м в зависимости от компоновки, а перепад высот между наружным и внутренними блоками — 50 м, если наружный блок выше, и 40 м, если ниже; при дополнительных условиях оба значения можно увеличить до 90 м1.

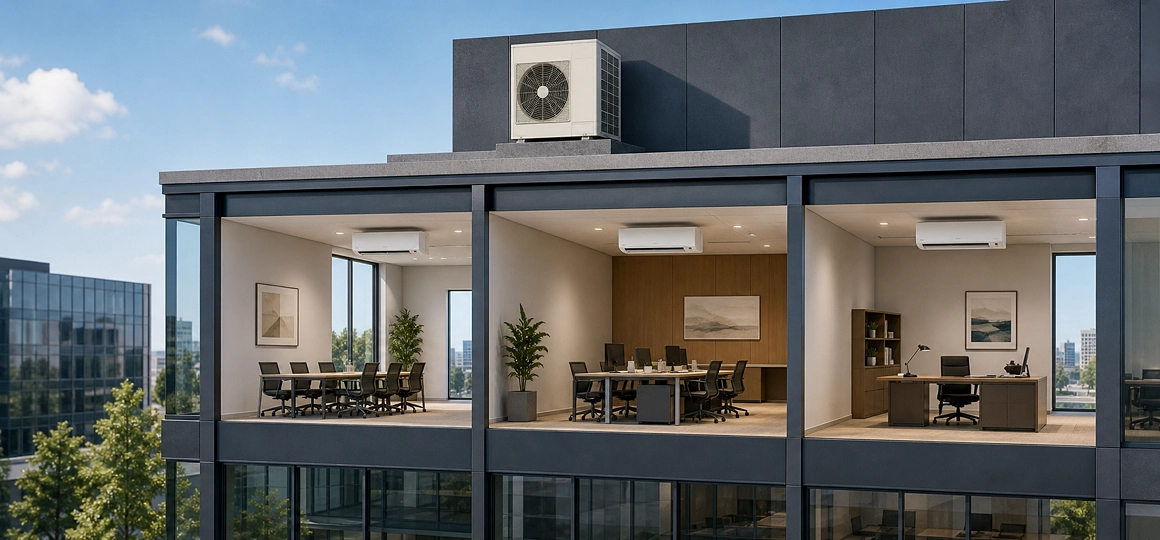

Название «переменный поток» описывает принцип регулирования. Потребность в холоде или тепле у помещений разная и меняется в течение дня: в солнечной переговорной она выше, в пустом кабинете — ниже. Каждый внутренний блок пропускает столько хладагента, сколько нужно для заданной в его помещении температуры. Для этого у каждого внутреннего блока есть свой электронный расширительный вентиль (ЭРВ)2: он регулирует расход хладагента, а вместе с расходом блок меняет и скорость вентилятора3.
Компрессор наружного блока подстраивает производительность под суммарную потребность: когда помещения уже охлаждены или часть блоков выключена, он снижает производительность и по магистрали циркулирует меньше хладагента. Например, в VRF-системах MDV серии V8S-i Plus каждый внутренний блок автоматически регулирует скорость вентилятора и расход хладагента, а производительность компрессора меняется в зависимости от разницы текущей и заданной температур в каждом помещении4. Подробнее о том, как работают компрессоры и ЭРВ в VRF-системе, — в отдельной статье.
Где применяют VRV/VRF и какие возможности они дают?
Мультизональные системы рассчитаны на поддержание микроклимата в офисных зданиях, торговых центрах, гостиницах и других объектах большой площади. Мощность и особенности конструкции дают таким системам массу преимуществ перед «домашними» кондиционерами:
- наружный блок монтируют на крыше, в подвале или в отдельном помещении — в пределах допустимых для серии длин трасс и перепадов высот. Хладагент по магистрали перемещает компрессор наружного блока;
- на один наружный блок приходится до нескольких десятков внутренних;
- для каждого внутреннего блока можно задать свою температуру;
- мультизональное оборудование можно интегрировать в вентиляционную и отопительную систему здания;
- VRV-системы отличаются высокой точностью поддержания температуры: допустимая погрешность составляет 0,5 °C.
При множестве плюсов у мультизональных систем есть минус, который может стать решающим, — высокая стартовая стоимость. Частично его смягчают сбалансированный расход электроэнергии, простота монтажа и небольшие расходы на поддержание работы. Совокупность этих факторов позволяет окупить VRV-оборудование быстрее, чем аналогичную климатическую технику.
Что учитывают при проектировании VRF-системы?
При подборе оборудования учитывают ряд параметров, которые влияют на режим работы, энергопотребление и срок службы VRF-системы. Проектировщик опирается на следующие характеристики:
- мощность внутренних и наружного блоков;
- количество и длину труб фреоновой магистрали;
- расчёт оптимальной температуры помещений в зависимости от климата региона;
- способ компоновки отдельных узлов для равномерного распределения мощности;
- тип и уровень шума внутренних блоков.
Чтобы получить климатическое оборудование, которое обеспечит комфортную температуру во множестве отдельных комнат или в одном большом помещении, обращайтесь к профессионалам. Специалист, знакомый с нюансами конструкции и работы VRV, избежит типовых промахов неопытных разработчиков и создаст сбалансированную систему под потребности заказчика. Чем оборачиваются такие промахи, разобрано в статье об ошибках при проектировании VRF-систем.
