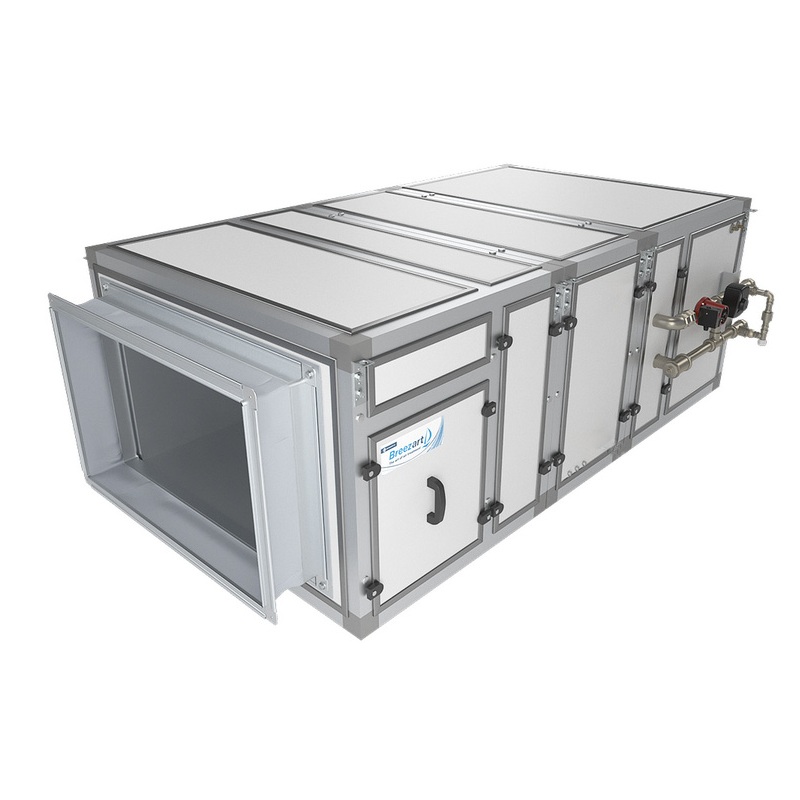

Breezart 4500 Hybrid ET60-380

Приточная установка для объектов с конденсационным котлом или другой низкотемпературной системой отопления. Такой котёл эффективнее всего работает на теплоносителе 40–55 °C, а его зимой мало, чтобы одним водяным калорифером прогреть холодный наружный воздух. Недостающий нагрев берёт на себя встроенный электронагреватель, и котёл остаётся в экономичном режиме. Из двух исполнений 4500 Hybrid у этого электронагреватель мощнее.

Приоритет автоматика всегда отдаёт водяному нагреву. Электрическую ступень она включает только по необходимости, строго на мощность, которой не хватает до заданной температуры, в паре с калорифером или самостоятельно. Тот же резерв работает ещё в трёх случаях:

• котёл с приоритетом ГВС переключился на горячую воду и перестал подавать теплоноситель — электронагреватель включается мгновенно, аварийного отключения нет, а после возобновления подачи установка сама возвращается к водяному нагреву;
• в межсезонье отопление отключено, а на улице холодно — приток греет электронагреватель;
• мощности котельной не хватает на пиковую зимнюю нагрузку — в сильные морозы электрический преднагрев компенсирует дефицит мощности, на выходе сохраняется заданная температура.

Контроллер JetLogic

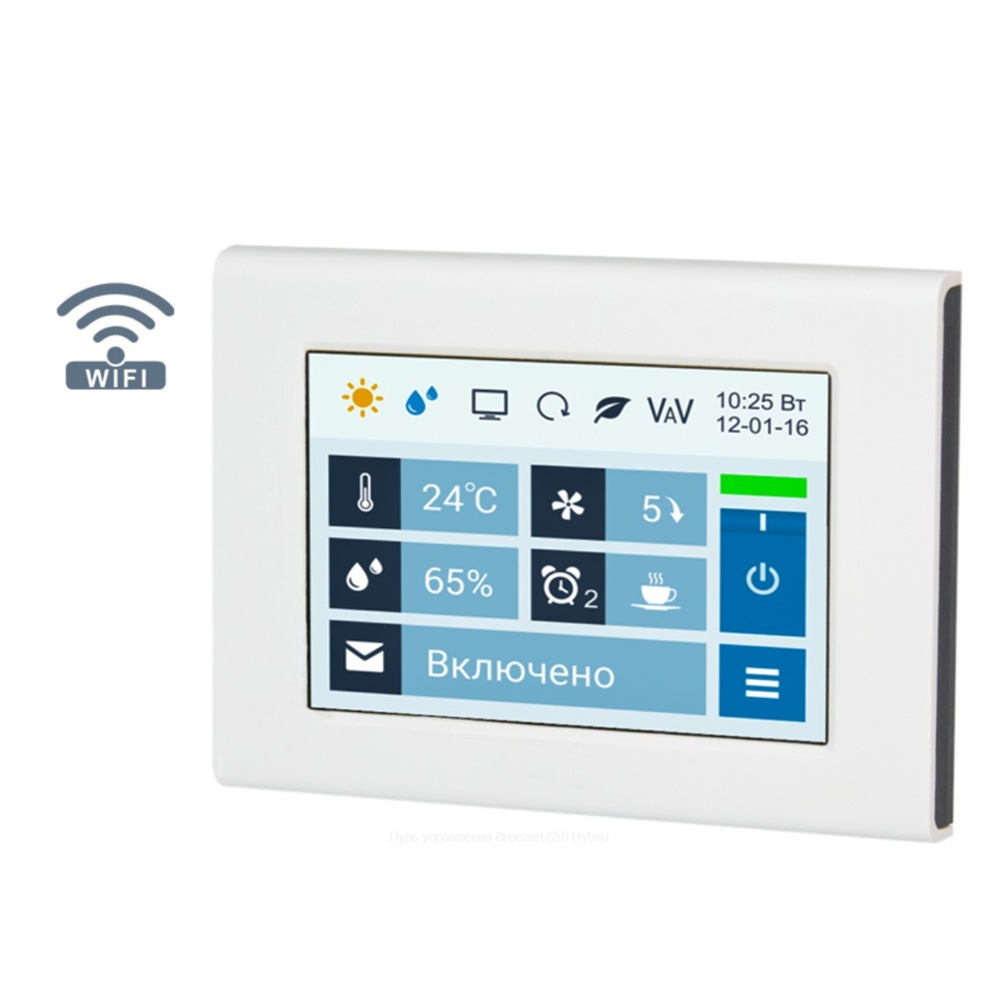

Цифровая автоматика на микропроцессоре ARM Cortex-M3 встроена в корпус и поставляется со всеми необходимыми датчиками. Штатный пульт JLV135 — накладной, с цветным ёмкостным сенсорным экраном 3,5 дюйма (480 × 320 точек) и модулем Wi-Fi. Контроллер:

• управляет клапаном смесительного узла, нагревая воздух до заданной температуры, и защищает калорифер от замораживания;
• догревает приток электронагревателем, когда мощности водяного недостаточно;

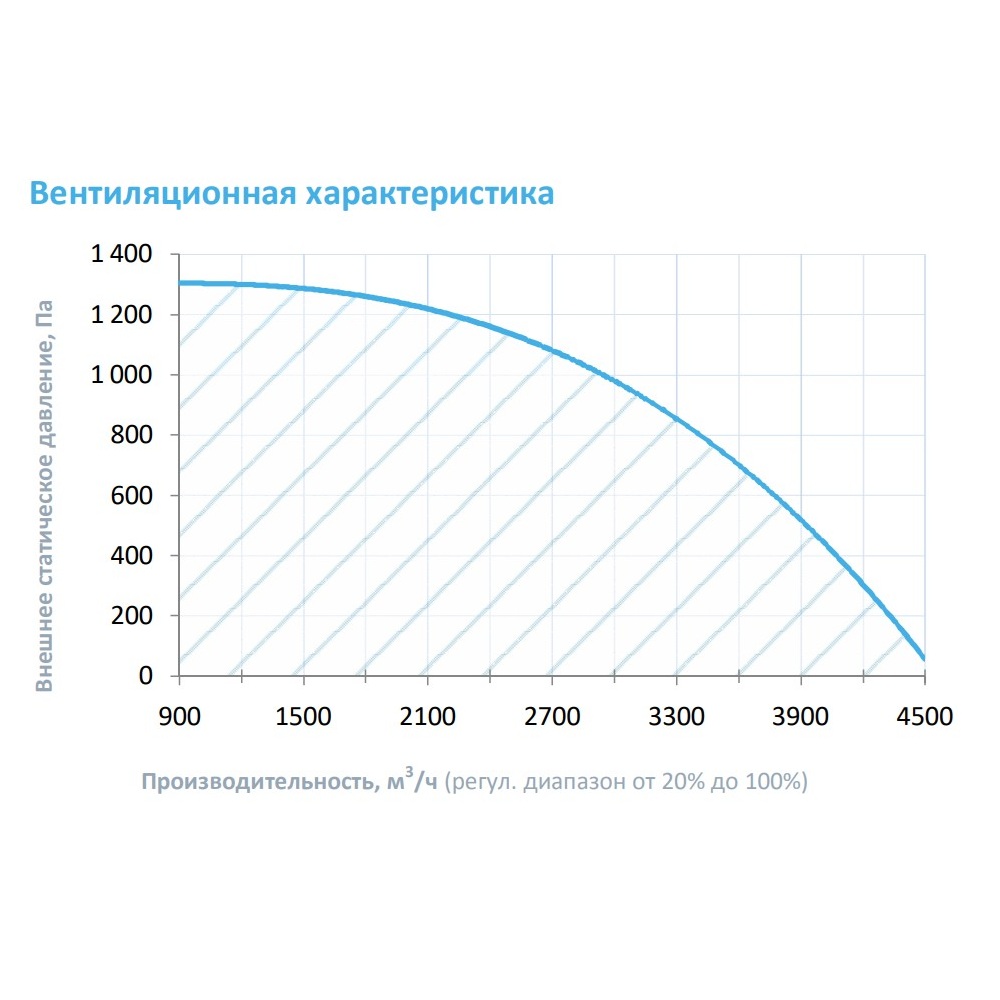

• регулирует скорость вентилятора в 10 ступенях;
• с опциональным датчиком CO2 или VOC поддерживает заданный уровень параметра: скорость меняется по линейному закону, уставка задаётся на главном экране;
• следит за загрязнённостью фильтра по цифровому датчику давления;
• выполняет восемь недельных сценариев по часам реального времени;
• управляет вытяжным вентилятором и увлажнителем Breezart или Carel по Modbus или сигналом 0–10 В, текущая влажность, уставка и диапазон регулирования — на пульте установки;
• с модулем JL208DP работает в VAV-системе;
• подключается к «умному дому» по ModBus RTU или ModBus TCP.

Веб-интерфейс входит штатно (опция WEB) и открывается в Google Chrome или Safari на компьютере, смартфоне или планшете. Из браузера меняются температура, скорость, влажность при наличии увлажнителя и расход воздуха в VAV-зонах, настраиваются и запускаются сценарии, видны показания датчиков. Там же строятся графики температуры, влажности, мощности электронагревателя и других параметров и ведётся учёт потреблённой им электроэнергии. Ошибки выводятся по отдельным узлам с расшифровкой кодов, при нормальной работе — последняя возникшая; о неисправности приходит уведомление на e-mail.

Комплектация

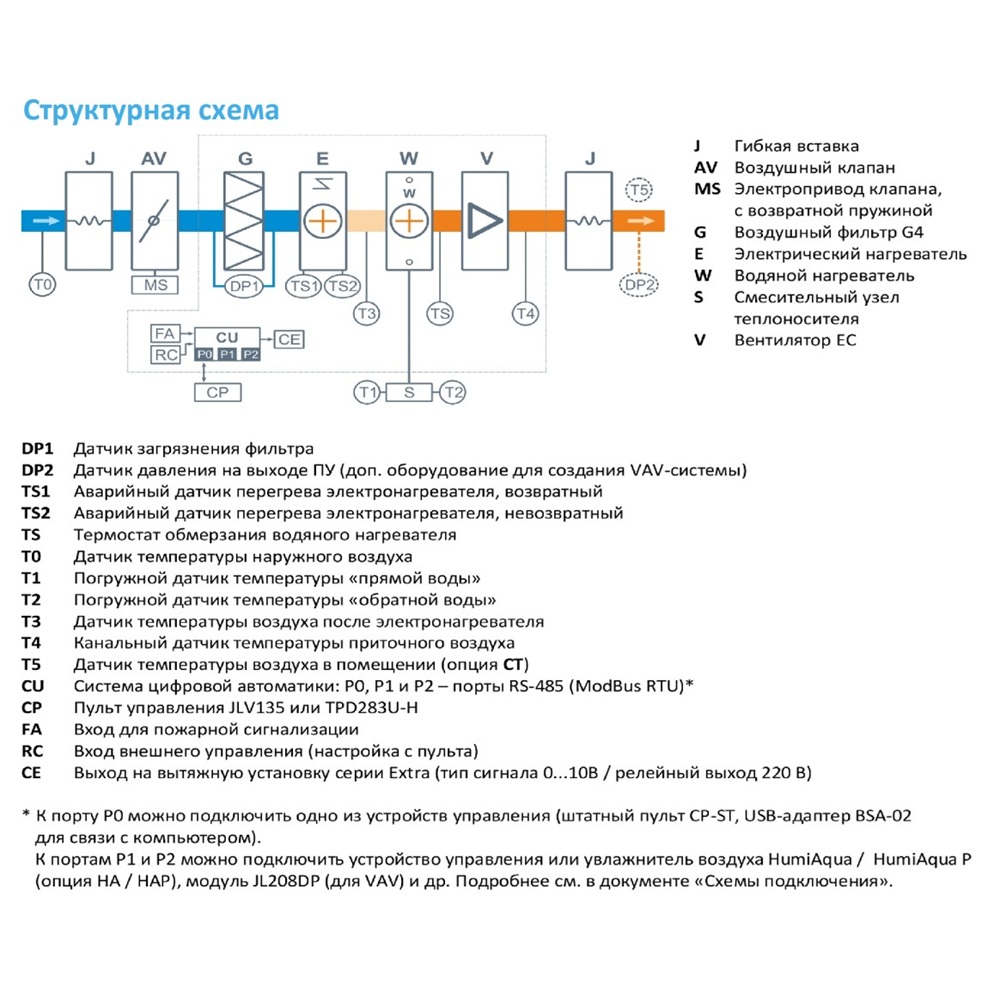

Смесительный узел с 2- или 3-ходовым клапаном поставляется вместе с водяным калорифером. Воздух подаёт EC-вентилятор с обратнозагнутыми лопатками (исполнение BC) и настраиваемой производительностью; высокий КПД и cos φ при малой реактивной составляющей снижают его энергопотребление и нагрузку на сеть, бесщёточная коммутация даёт долгий срок бесперебойной работы. На входе притока стоит фильтр G4. Воздушный клапан с электроприводом и возвратной пружиной перекрывает подачу воздуха при отключении питания. Клапан можно отсоединить и смонтировать у точки воздухозабора, тогда при выключенной вентиляции холодный воздух не проникает в воздуховоды. Межкорпусное пространство заполнено термо- и шумоизоляцией из минерального волокна.

Расширение системы

• HAP — управление увлажнителем с водяным пред- и постнагревателем.
• CT — каскадный регулятор: температура в помещении поддерживается по дополнительному датчику.
• DC — выход «сухие контакты» для ККБ типа On/Off; PC — выход 0–10 В для инверторного ККБ. Вместе эти опции не ставятся.
• GH — сигнал на включение котла или его переключение на повышенную мощность.
• Предварительный нагреватель — электрический или водяной на пропиленгликоле.
• TPD-Gate — шлюз Modbus RTU в Modbus TCP с проводным подключением по Ethernet, на базе пульта TPD.
• ALL EXTRA — вытяжные установки Breezart, сбалансированные по производительности.
• JL208DP — модуль на 4 VAV-зоны, в комплекте трубка 1 м и адаптер.
