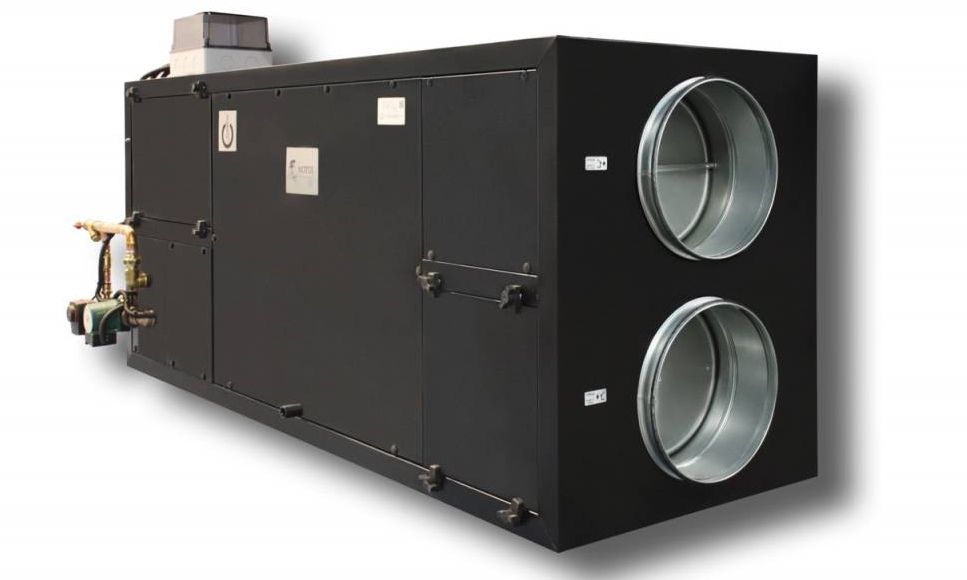

Turkov Notos 22.35

Комплекс для бассейна, которому не нужны отдельные системы отопления и осушения: вентиляцию, осушение и подогрев воздуха зала ведёт одна установка с рекуперацией тепла. Питание трёхфазное, 380 В.

Более 75 % тепла вытяжки возвращает в приток трёхступенчатый пластинчатый рекуператор. Пластины из полипропилена устойчивы к кислотам и щелочам и не подвержены коррозии. Остальной нагрев даёт медно-алюминиевый теплообменник вода-воздух, а смесительный узел к нему — трёхходовой вентиль и циркуляционный насос — поставляется вместе с установкой.

Воздух движется через три клапана с электроприводами: приточный, вытяжной и рециркуляционный. Их ламели двухслойные, пустотелые, с уплотнителем. EC-двигатели вентиляторов EBM Papst типа «свободное колесо» имеют термозащиту, защиту от короткого замыкания и от перекоса фаз.

Контроллер

Процессы обработки воздуха рассчитываются по I-d-диаграмме, температурно-влажностные параметры зала держатся точно. Функции регулирования:

• влажность — изменением расхода притока по влагосодержанию наружного воздуха, с минимальным энергопотреблением;
• температура — по датчику в вытяжном канале;
• нагрев — трёхходовым клапаном теплообменника по канальному датчику температуры;
• производительность — расчётом расхода в м³/ч по перепаду статического давления на вентиляторах и их характеристикам;
• режимы — автоматический и ручной, выбор на пульте; ручной для пусконаладки и обслуживания;
• аварии — сигнал на пульт управления;
• удалённое управление — по Wi-Fi с мобильного телефона.

Все компоненты автоматики собраны в шкафу управления на корпусе установки, шкаф допускается перенести на стену. Сборка и дополнительная настройка не требуются.

Наружный воздух очищает фильтр EU5, вытяжной — встроенный G3, сервисный доступ к ним — через съёмные панели. Рамный корпус обшит панелями-сэндвичами с теплоизоляцией, оцинкованная сталь покрыта антикоррозийной краской с двух сторон. Конденсат собирает пластиковый поддон со сливом.
