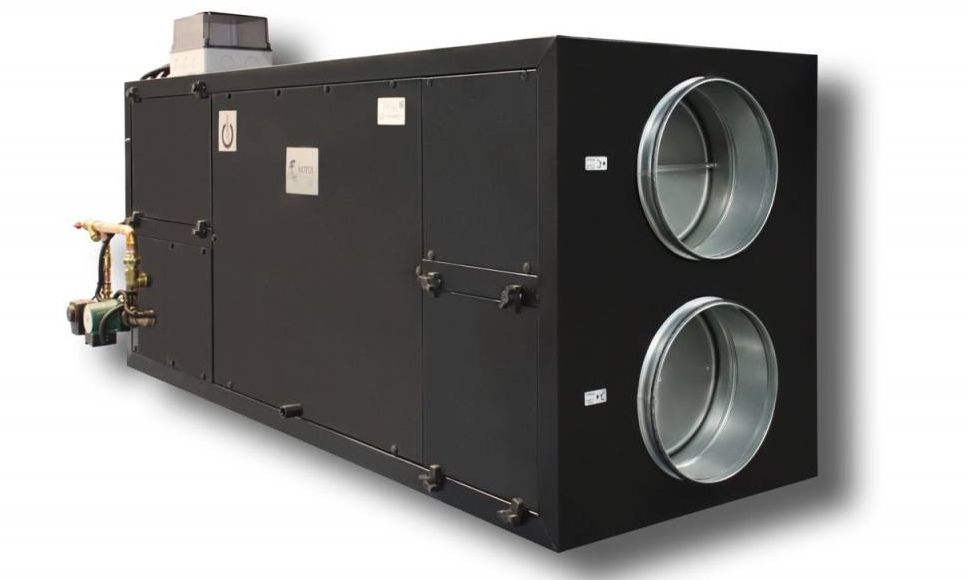

Turkov Notos 22.15

Климатическая установка вентилирует, осушает и обогревает зал бассейна, и отдельные системы отопления и осушения ему не нужны. Это младший типоразмер ветки 22, питание трёхфазное, 380 В.

Все узлы, включая шкаф автоматики, собраны в моноблоке: установка приходит готовой к эксплуатации, без сборки и дополнительной настройки. Шкаф смонтирован на корпусе, его можно перенести на стену.

Регулирование микроклимата

Контроллер рассчитывает обработку воздуха по I-d-диаграмме. Зал осушается наружным воздухом: расход притока меняется по влагосодержанию на улице, и энергопотребление остаётся минимальным. Температура поддерживается по датчику в вытяжном канале, нагрев — трёхходовым клапаном водяного теплообменника по канальному датчику.

• автоматический и ручной режимы, переключение на пульте; ручной — для пусконаладки и обслуживания;
• сигнал аварии на пульт управления;
• управление по Wi-Fi с мобильного телефона;
• расчёт фактической производительности в м³/ч: отборники статического давления на вентиляторах передают перепад, контроллер пересчитывает его по характеристике вентилятора.

Трёхступенчатый пластинчатый рекуператор из полипропилена возвращает более 75 % тепла; пластины стойки к кислотам и щелочам и не корродируют. Медно-алюминиевый теплообменник вода-воздух догревает приток, смесительный узел с трёхходовым вентилем и циркуляционным насосом входит в поставку. Потоки распределяют три клапана с электроприводами — приточный, вытяжной и рециркуляционный; ламели у них двухслойные, пустотелые, с уплотнителем.

На вентиляторах EBM Papst типа «свободное колесо» стоят EC-двигатели с термозащитой, защитой от короткого замыкания и перекоса фаз. Фильтр EU5 очищает наружный воздух, встроенный G3 — вытяжной; к отсекам фильтров ведут съёмные панели. Рамный корпус собран из панелей-сэндвичей с теплоизоляцией, оцинкованная сталь окрашена антикоррозийной краской с обеих сторон. Конденсат стекает в пластиковый поддон со сливом.
