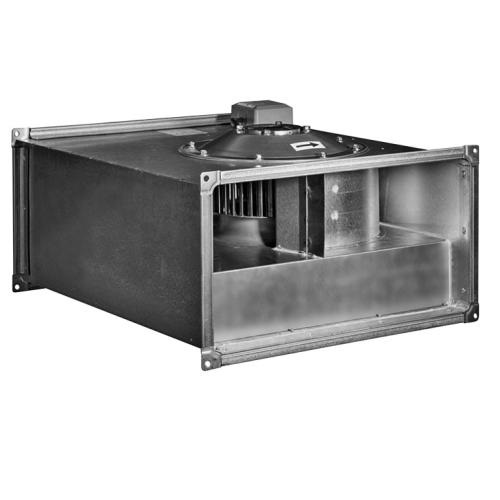

Zilon ZFPN 100-50-4SD

Вентилятор с прямоугольным корпусом рассчитан на работу в воздуховодах систем приточной и вытяжной вентиляции, в том числе в жилых, общественных и производственных помещениях. Он размещается непосредственно в канале, поэтому форма сечения и посадочные размеры должны совпадать с прямоугольным воздуховодом.

Основа конструкции — двигатель с внешним ротором производства ZiehlAbegg и стальное рабочее колесо с загнутыми лопатками. Электродвигатель вместе с колесом сбалансированы в двух плоскостях. Для встроенного монтажа это важно: при работе в разных положениях уменьшается вибрация, передаваемая на воздуховод и крепления.

Управление, защита и монтаж

• Скорость вращения регулируется по напряжению или частотным преобразователем.
• Встроенные термоконтакты требуют подключения внешней термозащиты; без такой схемы защита двигателя не считается завершённой.
• Монтаж допускается в любом положении, но перед закреплением канал очищают, а соединение выполняют без перекосов.

Класс IP54 допускает ограниченный контакт с пылью и брызгами, но не рассчитан на прямое попадание воды или сильный пылевой поток. Рабочие температуры от -20 до +40 °C позволяют применять модель в неотапливаемых технических зонах, если там нет постоянной влаги.

На результат работы влияет сопротивление сети: фильтры, решётки, отводы и длинный воздуховод снижают поток в рабочей точке. Значение давления учитывают вместе с протяжённостью и типом канала, а не как отдельный запас производительности. При подключении к существующей сети учитывают фактические потери, а не только максимальный расход.
