Zilon ZFP 50-30-4D

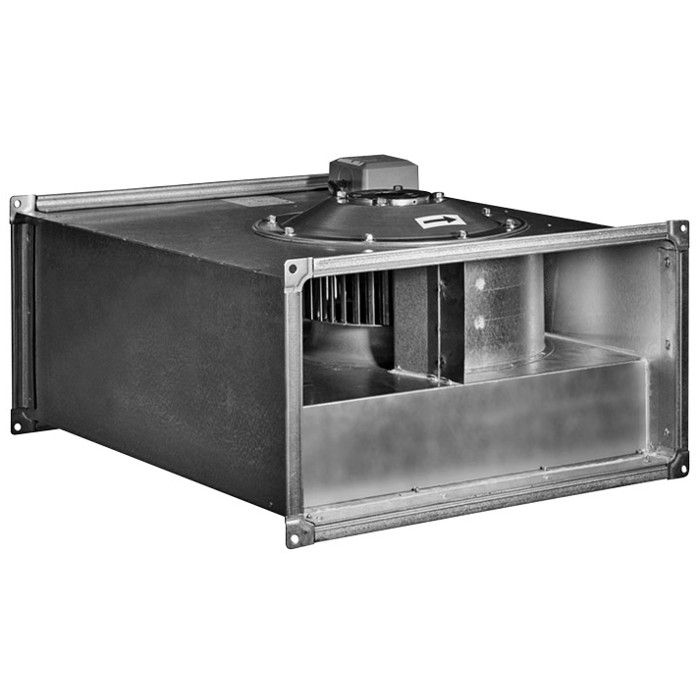

Прямоугольный канальный вентилятор рассчитан на встроенную работу в воздуховодах приточных и вытяжных систем, где важно сохранить прямоугольное сечение канала. Корпус повторяет форму воздуховода и занимает минимальное пространство, поэтому его можно размещать в технических зонах, позволяющих такой монтаж.

Корпус выполнен из оцинкованной стали и имеет герметичную конструкцию, а рабочее колесо — стальная крыльчатка с загнутыми вперед лопатками. Привод обеспечивается двигателем с внешним ротором производства ZiehlAbegg (Германия). Двигатель и колесо балансируются в двух плоскостях. Встроенные термоконтакты не являются самостоятельной защитой: они служат для подключения внешнего контроллера или реле термозащиты, которое должно быть предусмотрено в силовой схеме. Без такой цепи защита двигателя от перегрева не реализуется. Перед пуском проверяют, что цепь термозащиты собрана и подключена к контроллеру.

Монтаж и регулирование

Скорость вращения можно изменять напряжением или частотным регулятором. Модель требует трёхфазного питания 380 В, поэтому частотный преобразователь подбирают под эту сеть и характеристики двигателя. Допустимая температура перемещаемого воздуха — +50 °C. Вентилятор можно монтировать в любом положении, но нужно обеспечить доступ к подключениям, термоконтактам и электрозащите.

Серия применяется в жилых и производственных помещениях для перемещения воздуха по прямоугольным каналам. Износостойкие механические элементы и стальная конструкция рассчитаны на поддержание работоспособности при длительной эксплуатации.
