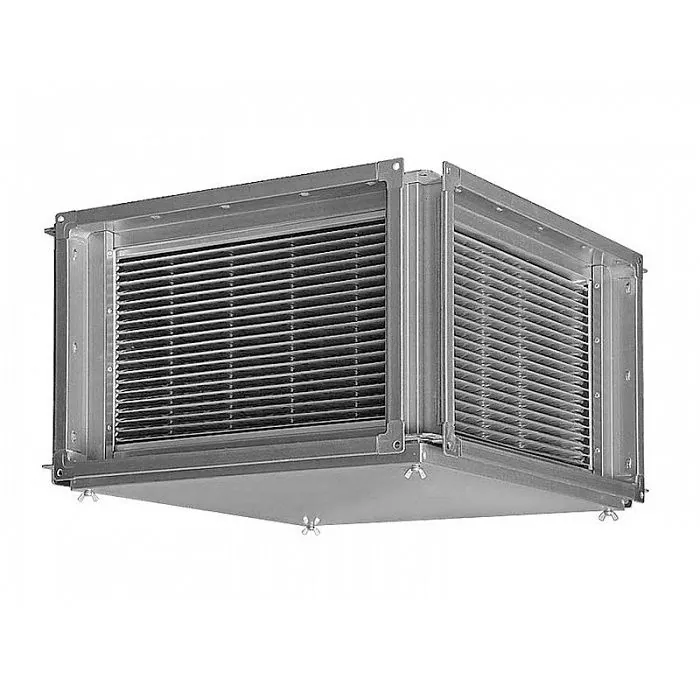

Zilon ZRP 1000x500

Пластинчатый рекуператор встраивают в прямоугольный воздушный канал и используют для передачи теплоты между вытяжным и приточным потоками в системах вентиляции и кондиционирования общественных и жилых зданий. Его ключевая особенность — полное разделение потоков: воздух не смешивается, а тепло или холод переходят через теплообменную кассету.

Теплообмен происходит в кассете из алюминиевых пластин толщиной 0,2 мм со специальной структурой и геометрией. КПД до 70% зависит от разницы температур, расхода и скорости воздушных потоков, поэтому фактическая утилизация тепла или холода меняется при работе в конкретном канале. При подборе учитывают КПД до 70% и реальное распределение приточного и вытяжного воздуха.

Корпус выполнен из оцинкованной стали толщиной не менее 0,7 мм и имеет фланцевые соединения для монтажа в прямоугольную сеть. Внутри предусмотрен съёмный дренажный поддон, а для вывода конденсата используется патрубок G1/2 с крепёжной гайкой. Патрубок устанавливают на месте, поэтому расположение слива выбирают исходя из прокладки воздуховодов и доступа для обслуживания. Крепёжная гайка предназначена для фиксации патрубка.

Раздельная схема потоков исключает прямое смешивание приточного и вытяжного воздуха, сохраняя теплопередачу через пластины. Для жилых и общественных зданий такая схема уместна, когда нужно разделить воздушные тракты. При проектировании важно предусмотреть обслуживание: съёмный поддон и доступ к фланцам влияют на удобство очистки и ревизии.
