Zilon ZWS-R 600x350/3

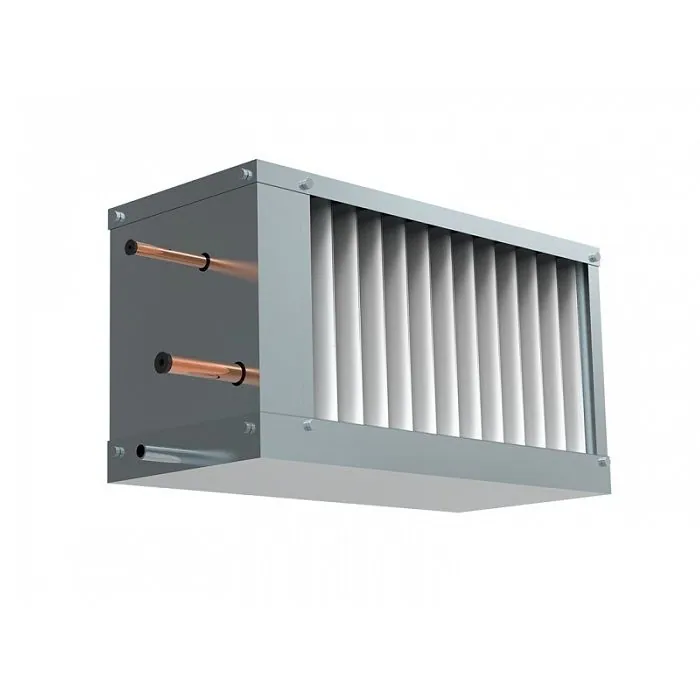

Фреоновый канальный охладитель предназначен для встраивания в прямоугольные воздуховоды, где требуется понизить температуру воздуха. Трёхрядный медно-алюминиевый теплообменник с шагом оребрения 2,1 мм увеличивает теплообменную поверхность и холодопроизводительность в ограниченном сечении канала.

Корпус из оцинкованной стали имеет фланцевое присоединение, поэтому блок вставляют между участками воздуховода без переходников к иному типу фланцев. Встроенные патрубки обеспечивают отвод воздуха и слив конденсата; теплоизоляция поддона снижает риск появления капель на корпусе при работе с влажным потоком. Эти элементы входят в стандартную конструкцию, а не подключаются отдельно.

Ориентация, хладагент и проверка при монтаже

Стандартная компоновка — левая. Это влияет на сторону подвода дренажной трубки и на расположение блока в трассе: правое исполнение нужно согласовать заранее, оно потребует переноса слива и проверки трассы. Трёхрядная конструкция глубже по ходу воздуха, поэтому перед врезкой сверяют место для теплообменника и доступа к поддону. Блок каплеуловителя из пластикового профиля задерживает капли и уменьшает унос влаги дальше по каналу.

Блок подключают к фреоновому контуру: допустимы R410A, R22, R507C, R404A или R134A. Выбор зависит от совместимости с остальным оборудованием системы, а не от одного обозначения воздухоохладителя. Не путать с водяными аналогами: там хладоноситель — вода или незамерзающая смесь, а здесь — фреон. При монтаже проверяют:

• соответствие схемы подвода фреона и дренажа левой компоновке;
• направление воздушного потока;
• доступ к патрубкам и уклон слива;
• целостность теплоизоляции поддона и установку каплеуловителя.
