Lessar LZ-CG300-480-O

Гидромодуль с одним насосом для водяного или гликолевого контура холодильной машины LESSAR LUC-… С этой модели в линейке на всасывании и нагнетании насоса появляются антивибрационные компенсаторы — они стоят вместе с дисковыми поворотными затворами.

Рабочие ограничения

• Установка в помещении или на улице.
• Температура окружающего воздуха при работе — от +5 °C, при хранении и простое — до −35 °C.
• Перекачиваемая жидкость — вода либо водный раствор этиленгликоля или пропиленгликоля концентрацией до 50 % включительно.
• Температура жидкости — не ниже +5 °C, рабочее давление — не выше 6 бар.

Когда снаружи холоднее +5 °C, электронагреватель защиты от замерзания в щите должен работать: во время простоя он не даёт контуру замёрзнуть.

Состав модуля

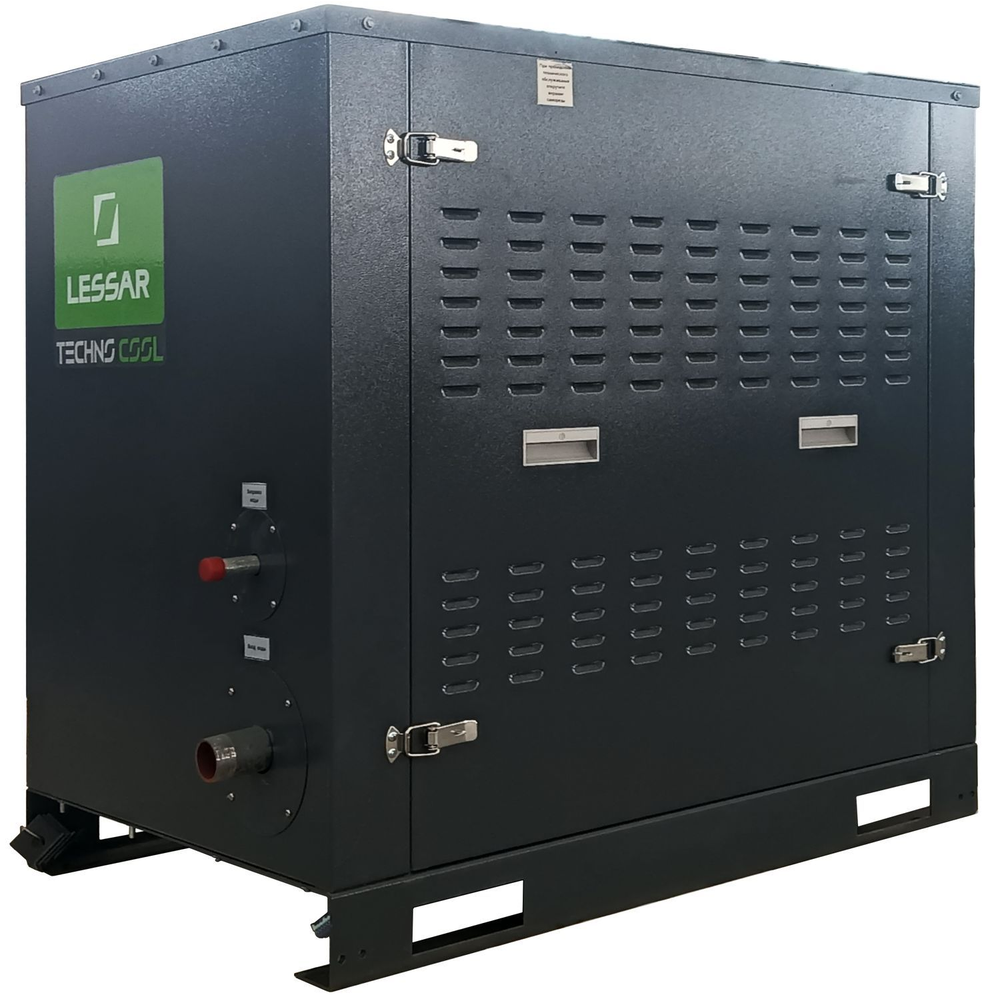

На окрашенной стальной раме 2200 × 1000 × 1400 мм собраны центробежный насос Wilo IPL 80/155-7,5/2 с компенсаторами и затворами, манометры до и после насоса, расширительный бак, предохранительный клапан, шаровые вентили для слива хладоносителя и выпуска воздуха, вентиль для заправки и электрический щит.

Щит управляет насосом и электронагревателем: каждый включается вручную или дистанционно, режим задаёт отдельный переключатель. Для внешней команды выведены потенциальные (220 В) и беспотенциальные контакты. Насос пускается и останавливается кнопками, лампы показывают питание, работу насоса, его аварию и работу нагревателя. Кнопка «Аварийный стоп» находится на дверце, для удалённой кнопки аварийного останова есть свои контакты. В щите стоят главный выключатель питания, контакторы и автоматические выключатели насоса и нагревателя.

Значения расхода и напора даны для максимальной холодопроизводительности холодильной машины, с которой применяется модуль, при воде +12 °C на входе и +7 °C на выходе. Точный подбор насоса под систему выполняется в программе Wilo-Select Online. Если остановка насоса для объекта недопустима, подойдёт LZ-CG300-480D-O: рабочий и резервный насосы в нём чередуются.
