Тепломаш КЭВ-23M4W1

Тепловентилятор на горячей воде для обогрева отдельных зон производственных, складских и хозяйственных помещений, гаражей — там, где отапливать всё помещение целиком нецелесообразно. Среди моделей компактного корпуса серии MW у него наибольший расход воздуха: 2700 м³/ч на максимальной скорости, ещё две ступени — 2500 и 2200 м³/ч. Эффективная длина изотермической струи составляет 12 м.

Большой объём воздуха нагревается мягко. При температуре в помещении +15 °C и максимальном расходе на воде 95/70 °C тепловентилятор отдаёт 11,5 кВт и подогревает воздух на 13 °C при расходе воды 0,13 л/с. На графике 80/60 °C это 9,3 кВт, 10 °C и 0,13 л/с, на 60/40 °C — 5,2 кВт, 6 °C и 0,07 л/с. На пониженных ступенях при 95/70 °C мощность составляет 11,4 и 10,6 кВт, а воздух нагревается на 14 °C.

Место установки

Тепловентилятор допускается размещать во взрывоопасных зонах класса В-Iб и в пожароопасных зонах классов П-I, П-IIа и П-III по ПУЭ при отсутствии капельной влаги и тумана.

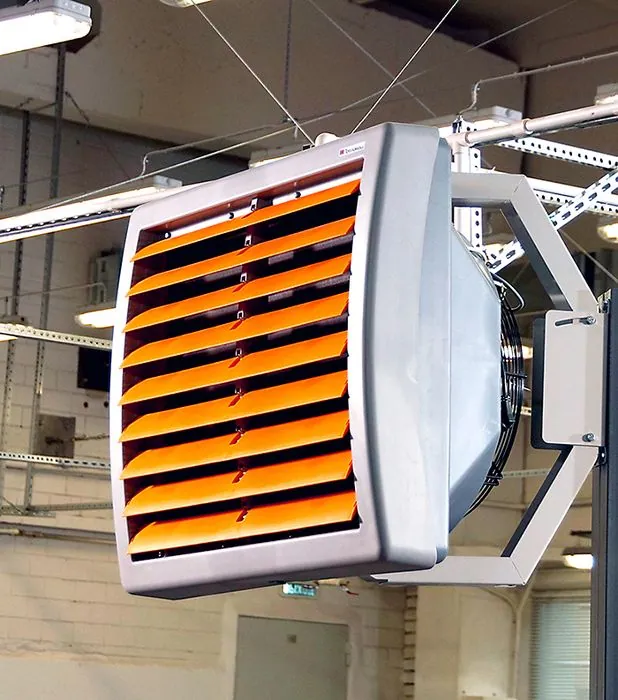

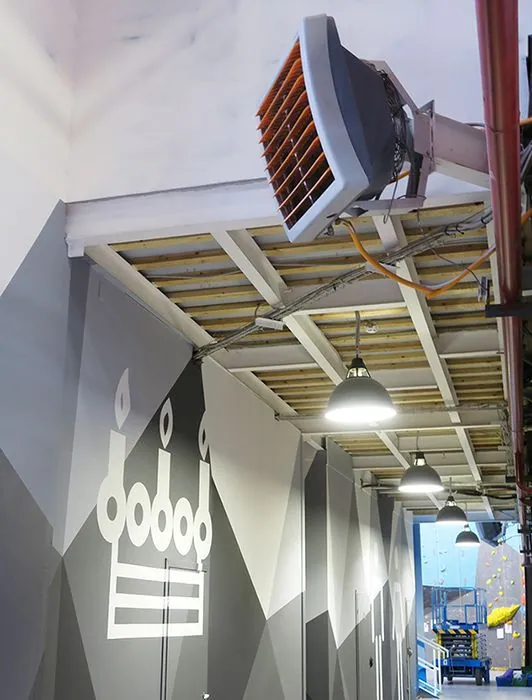

Он крепится к стене или потолку на кронштейне из комплекта — вертикально, под углом 30° или горизонтально. При горизонтальном монтаже струя идёт вертикально вниз, а высота установки ограничена максимальной длиной струи. Кронштейн регулируется по углам поворота и наклона, положение жалюзи тоже меняется, и струю можно навести на рабочую зону.

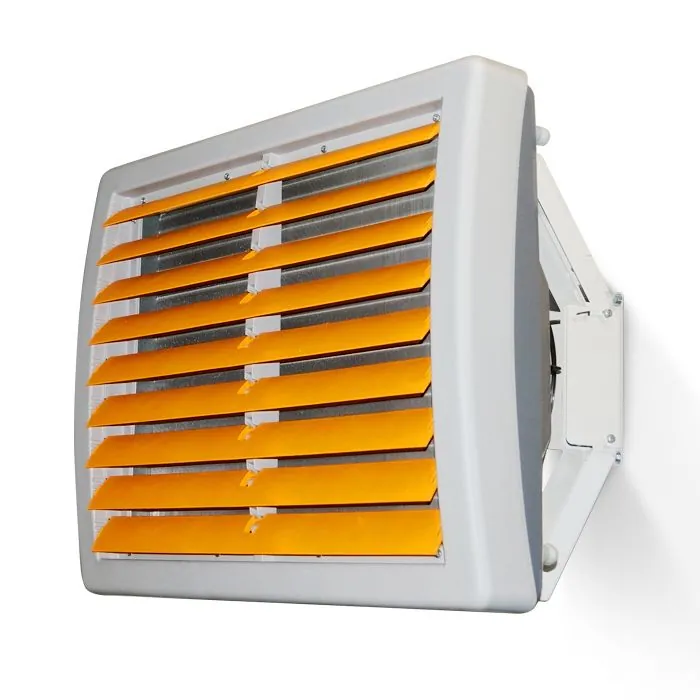

Пластиковый корпус, серый с оранжевыми ламелями, уместен и в офисных помещениях. От перегрева тепловентилятор защищён. В поставку входят пульт управления HL10, кронштейн и паспорт, производство — Санкт-Петербург.

Для регулирования подачи теплоносителя предусмотрены смесительный узел или двухходовой клапан с приводом. К модели отдельно заказываются смесительный узел КЭВ-УТМ-4 или узел с насосом КЭВ-УТМ-4Н, клапаны ТМ-К-3/4-СП и ТМ-К-1-СП, металлорукав L=400 Dy 3/4, термостат защиты от замораживания и пульт коммутации и управления ПКУ-W1.
