Ниже — 12 типовых схем размещения настенной сплит-системы в квартире: комнатный блок вешают на боковую стену справа или слева, в простенок или возле окна, а уличный — под окно, в простенок, сбоку от окна, рядом с балконом или на его ограждение. Подходящий вариант зависит от помещения: этажа, наличия балкона, числа и расположения окон, ширины простенка между ними.
Что учитывать при выборе расположения блоков
- Направление потока. Холодный воздух должен равномерно расходиться по комнате, но не дуть на места, где люди подолгу находятся: диваны, кровати, кресла, рабочие столы. В зоне потока лучше поставить телевизор или аудиотехнику.
- Угол комнаты. Если внутренний блок висит на боковой стене, вплотную к углу его не поставить: фреоновые трубы нельзя изгибать как угодно.
- Окна и балкон. Наружный блок под окном удобен в монтаже и обслуживании, но может мешать виду. Блок возле балкона не портит вид из окна, но для монтажа нужен незастеклённый балкон или открывающееся торцевое окно, иначе понадобятся промышленные альпинисты. Блок на балконном ограждении можно ставить, только если ограждение прочное.
- Стадия ремонта. Если кондиционер ставят до или во время ремонта, трассу можно спрятать в штробу или под обшивку балкона; после ремонта её закрывают декоративным коробом.
Сравнение типовых вариантов монтажа
Стороны указаны так, как их видно из комнаты, если стоять лицом к окну. На фасаде с улицы левое и правое меняются местами.
| Схема | В комнате | На фасаде | Особенности |
|---|---|---|---|
| № 1 | Справа | Под окном | Удобный монтаж и обслуживание |
| № 2 | Справа | В простенке | Короткая трасса, аккуратный фасад |
| № 3 | Справа | Рядом с балконом | Не мешает виду, нужен доступ с балкона |
| № 4, № 5 | Справа | Ограждение балкона | Нужно прочное ограждение, трассу можно скрыть под обшивкой |
| № 6 | Слева | Под окном | Поток вдоль окна, удобное обслуживание |
| № 7 | Слева | Рядом с балконом | Не мешает виду, нужен незастеклённый балкон |
| № 8 | Слева | Ограждение балкона | Нужно прочное ограждение |
| № 9, № 10 | В простенке | Под левым или правым окном | Нужен широкий простенок без штор; поток в центр комнаты |
| № 11 | В простенке | Там же | «Блок в блок»: трасса короткая и не видна |
| № 12 | Возле окна | Сбоку от окна | Нужен достаточно широкий простенок у окна |
Схемы размещения блоков относительно окон и балкона
Схема № 1: в комнате — справа, на фасаде — под окном

Установщики очень часто выбирают эту схему: комнатный блок висит на боковой стене справа от окна, уличный — под окном. Монтаж простой, обслуживание удобное. Если кондиционер ставят накануне или во время ремонта, трассу укладывают в штробу, иначе закрывают декоративным коробом.
Схема № 2: в комнате — справа, на фасаде — в простенке

Комнатный блок справа хорошо вписывается в интерьер, а уличный в простенке двух окон не портит фасад. Трасса получается короче, и система аккуратно смотрится с обеих сторон стены.
Схема № 3: в комнате — справа, на фасаде — у балкона

Чтобы наружный блок не мешал виду из окна, его ставят рядом с балконом, а комнатный — на боковой стене справа. Лучше всего, если балкон не застеклён или у него есть открывающееся торцевое окно; иначе для монтажа понадобятся промышленные альпинисты.
Схема № 4: в комнате — справа, на фасаде — на ограждении балкона

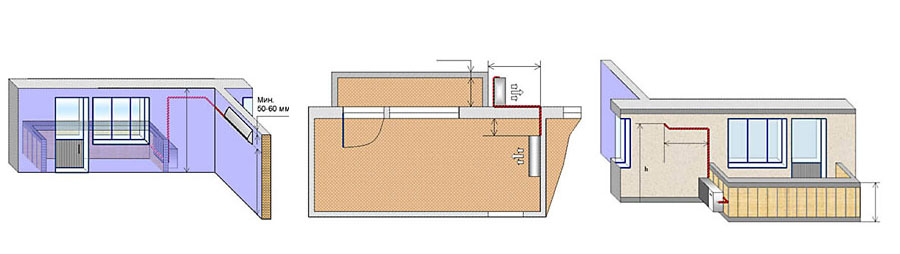

Монтаж удобен, когда комнатный блок висит справа, а уличный закреплён на ограждении балкона. Ограждение должно быть достаточно прочным. Если установка идёт до ремонта, межблочную трассу можно спрятать под обшивку балкона.
Схема № 5: в комнате — справа, на фасаде — на лицевой стороне ограждения

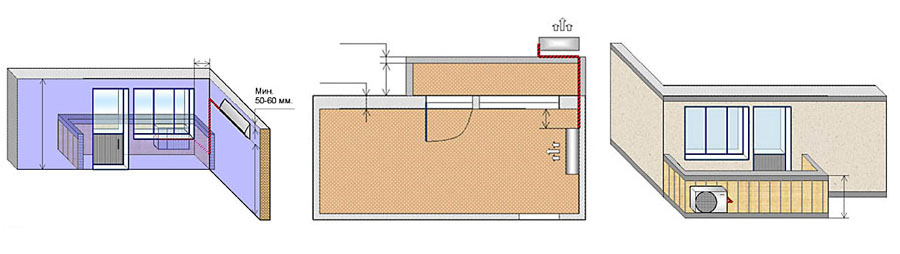

Разновидность схемы № 4: уличный блок крепят на лицевую сторону ограждения. Условия те же — прочное ограждение и, по возможности, трасса под обшивкой балкона.
Схема № 6: в комнате — слева, на фасаде — под окном

Один из самых распространённых вариантов: комнатный блок — на боковой стене слева, уличный — под окном. Поток воздуха идёт вдоль фасадной стены и окна, где люди обычно подолгу не находятся. Схема удобна для монтажа и обслуживания, но вплотную к углу комнаты блок не поставить: фреоновые трубы нельзя изгибать как угодно.
Схема № 7: в комнате — слева, на фасаде — у балкона

Довольно часто комнатный блок вешают слева, как можно ближе к окну, а уличный — рядом с балконом. Вплотную к левому углу блок тоже не придвинуть. Наружный блок у балкона не портит вид из окна, но с его установкой и обслуживанием бывают сложности: балкон не должен быть застеклён, а иногда нужна помощь промышленного альпиниста.
Схема № 8: в комнате — слева, на фасаде — на ограждении балкона

Комнатный блок слева, уличный — на ограждении балкона. Схема подходит, если ограждение надёжное и крепкое. Если кондиционер ставят до ремонта, всю трассу можно спрятать под обшивку балкона.
Схема № 9: в комнате — в простенке, на фасаде — под левым окном

Если в наружной стене два окна, комнатный блок можно повесить в простенке — при условии, что простенок достаточно широкий и его не закроют шторы. Наружный блок располагают под левым окном, что удобно для монтажа и обслуживания.
Схема № 10: в комнате — в простенке, на фасаде — под правым окном

Тот же вариант с наружным блоком под правым окном. Такая установка помогает равномерно распределить температуру по всей комнате, но поток направлен в её центр, поэтому там не должно быть мест, где люди подолгу находятся.
Схема № 11: оба блока в простенке между окнами

Когда комнатный блок висит в простенке, уличный можно закрепить с другой стороны той же стены. Расстояние между блоками и длина трассы минимальны — это монтаж «блок в блок». Декоративные короба и штробы не нужны, поэтому вариант самый бережный к интерьеру и подходит и для квартиры с уже сделанным ремонтом, и для новой. Поток направлен в центр комнаты, и там не должно быть мест, где люди подолгу находятся.
Схема № 12: в комнате — у окна, на фасаде — сбоку от окна

Один из самых рациональных вариантов: комнатный блок висит возле окна, уличный — сбоку от того же окна снаружи. Он возможен, если между окном и примыкающей стеной достаточно места для внутреннего блока, а холодный поток не попадает в зону, где люди подолгу находятся.
Стоимость монтажа во многом зависит от того, нужны ли промышленные альпинисты. Их привлечение усложняет и последующее обслуживание, поэтому лучше выбирать схему, при которой установщики справятся сами. Если речь о частном доме, полезно прочитать, где разместить наружный блок кондиционера, чтобы не испортить фасад коттеджа. Модели для таких схем — в разделе «Настенные кондиционеры».
