Ниже — четыре основные схемы разводки водяного радиаторного отопления коттеджа: коллекторная, классическая двухтрубная с нижней разводкой, поэтажная двухтрубная и однотрубная с верхней подающей магистралью. Все они подходят и для одноэтажного дома. Обзор поможет предварительно выбрать схему, а диаметры труб, расходы теплоносителя и параметры насоса рассчитывает проектировщик.
Как различаются схемы разводки отопления
Названия схем описывают разные признаки. Число труб показывает, идёт ли к приборам отдельная обратная труба (двухтрубная) или вода проходит через приборы по одной трубе (однотрубная). Расположение магистрали говорит, где проложена основная труба — внизу или вверху. Слова «поэтажная» и «коллекторная» показывают, как трубы распределяются по этажам и приборам. Направление движения теплоносителя бывает попутным и тупиковым.
Сравнение схем для коттеджа
| Схема | Расположение труб и оборудования | Требования к месту и монтажу | Отключение для обслуживания | Основное ограничение |
|---|---|---|---|---|
| Коллекторная | Коллекторы в шкафах на этажах, к каждому прибору — своя пара труб в стяжке пола | Место под шкафы, стяжка от 50 мм | Отдельный прибор — кранами в шкафу | Дороже, больше труб |
| Двухтрубная с нижней разводкой | Магистраль по периметру цоколя, от неё стояки на этажи | Штробы под каждый стояк | Отдельный прибор без остановки системы | Трудоёмкий монтаж |
| Поэтажная двухтрубная | Один стояк от котла, на каждом этаже — разводка вдоль наружных стен у пола | Без штроб и шкафов | Любой этаж целиком | Нужны расчёт и балансировка ветвей |
| Однотрубная с верхней подачей | Верхняя магистраль, стояки вниз через приборы, обратная труба внизу | Минимум места и материалов | Стояк — с двух концов | Вода остывает от прибора к прибору |

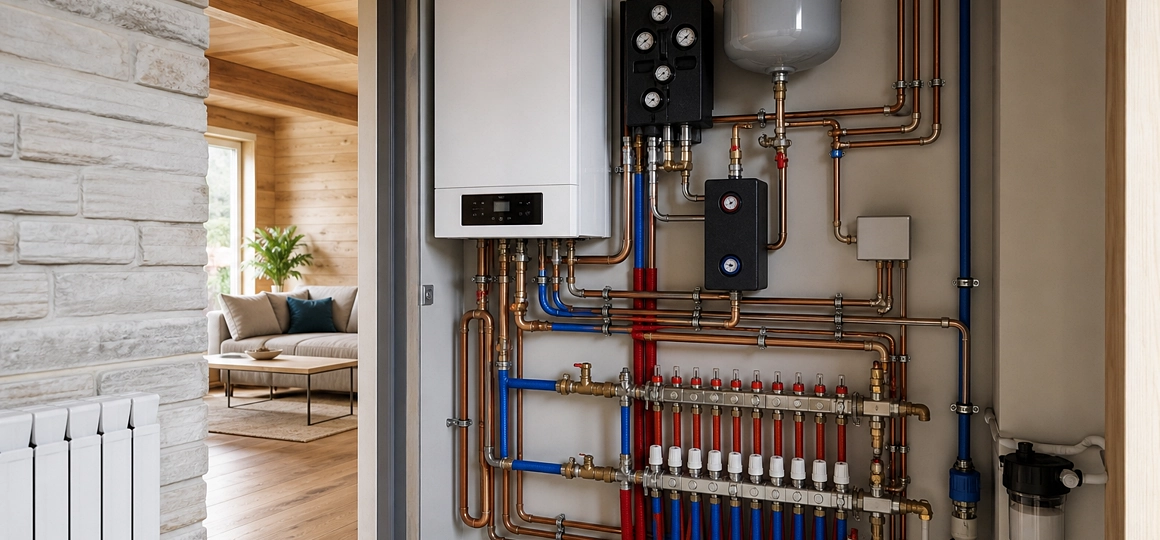

Коллекторная или шкафная система отопления
Это одна из самых популярных схем для коттеджей. Её главное отличие — коллекторы отопления, которые стоят на каждом этаже в специальных шкафах; число шкафов зависит от размеров здания. От коллектора к каждому прибору идут отдельные трубы, поэтому любой прибор можно отключить, не трогая остальные1.
Типичный шкаф — около 1200 × 900 × 180 мм, так что под него нужно место. Бывают приставные шкафы и встроенные в нишу. На один шкаф обычно приходится от 3 до 12 приборов: если их больше, возможны неисправности и неполноценная работа системы. Суммарную мощность приборов на один коллектор (гребёнку) рекомендуют держать ниже 10 кВт.
Преимущества. Система проста в монтаже и эксплуатации. Если прибор сломался, систему не нужно останавливать — достаточно перекрыть пару кранов в шкафу на этаже. Штроб почти не требуется: основная часть труб лежит в стяжке пола и собирается открытым способом. Систему можно запускать поэтапно: подавать тепло в помещения, готовые к отделке, пока монтаж в остальных ещё идёт.
Но даже простая коллекторная схема не освобождает от расчёта: диаметры труб, расходы по контурам и параметры насоса подбирают под конкретный дом.
Недостатки. Система дороже и громоздче: к каждому прибору идут две трубы, стяжка пола нужна толщиной не менее 50 мм, а на каждом этаже — место для шкафа с коллектором. Лучше всего для этого подходят ванная, холл или коридор, где встроенный шкаф потом маскируют элементами интерьера.
Классическая двухтрубная система с нижней разводкой
Такую систему часто устраивают в больших домах — площадью более 1500 м², где есть служба эксплуатации. Основная труба проходит по периметру цокольного этажа — в полу или под подвесным потолком, — а от неё отходят стояки к приборам на всех этажах. Каждой группе приборов, расположенных друг над другом на разных этажах, соответствует свой стояк.
Преимущества.
- Компактность: на этажах стоят только радиаторы, без шкафов и другого оборудования.
- Экономичность: к каждому прибору не идёт отдельная пара труб, поэтому материалов нужно заметно меньше, чем для коллекторной схемы, и не нужна высокая стяжка пола.
- Простота эксплуатации: отдельный радиатор можно снять или поставить, не отключая отопление.
Недостаток — высокая трудоёмкость. Под каждый стояк нужна штроба, а в большом доме стояков много. Окна на разных этажах часто не совпадают по вертикали, и стояки приходится переносить по горизонтали, что тоже отнимает время.
Двухтрубная система бывает с попутным и тупиковым движением теплоносителя. При попутном движении остывшая вода идёт в том же направлении, что и горячая, и гидравлические характеристики всех стояков примерно одинаковы. При тупиковом — навстречу горячей, и потери давления в первом и последнем стояках сильно различаются. Чтобы выровнять давление и заставить систему работать как следует, ставят регулирующую арматуру; в больших зданиях это непросто.
Поэтажная разводка отопления
В поэтажной схеме через весь дом проходит один стояк от котла, а от него на каждый этаж отходит своя разводка, к которой подключают радиаторы.
Её выбирают, когда нужно сэкономить место и время монтажа. Трубы идут вдоль наружных стен низко у пола, поэтому не нужны ни штробы, ни ниши под шкафы, которые нужны классической и коллекторной системам. При ремонте можно отключить любой этаж и быстро заменить повреждённое оборудование.
Частный случай — поэтажная разводка одной трубой, к которой подключены все приборы. Встречается она редко. Смонтированная без предварительных расчётов, такая система примерно в половине случаев работает плохо: хуже всего прогреваются комнаты, самые дальние от стояка. Такой вариант лучше вообще не рассматривать.
Попутное движение теплоносителя и балансировочный вентиль на каждом этаже уменьшают риск неполадок при запуске и работе поэтажной двухтрубной системы. Однако расчёт они не заменяют: работоспособность зависит от диаметров труб, расходов по ветвям и параметров насоса, которые определяют при проектировании.
Однотрубная система с верхней подающей магистралью
Это одна из самых экономичных по материалам схем: вода идёт по одной трубе, отдельного отвода остывшей воды от каждого прибора нет. Поэтому её часто встречают в многоэтажных домах.
От верхней магистрали вниз идут стояки, к которым последовательно подключены радиаторы; внизу стояки соединяются с трубой, которая возвращает воду в котёл. Монтаж простой, места схема занимает мало.
Главный недостаток — неравномерный прогрев: проходя через каждый следующий прибор, вода остывает. Поэтому мощность приборов на каждом этаже нужно точно рассчитывать; чем ниже этаж, тем больше обычно радиаторы. Обслуживать систему сложнее: для ремонта стояк перекрывают с обоих концов — в верхней и нижней части магистрали. Использовать её стоит только в небольших малоэтажных домах.
Что учесть при обсуждении схемы с проектировщиком
- число этажей и площадь дома;
- где можно проложить трубы: в стяжке, по стенам, в штробах;
- есть ли место под коллекторные шкафы;
- на какой стадии отделка — можно ли ещё штробить стены и заливать стяжку;
- насколько важно отключать отдельные приборы или этажи без остановки всей системы.
Неправильно выбранная схема оборачивается лишними затратами времени и денег на монтаж, поэтому выбор схемы стоит согласовать со специалистами и составить подробный проект дома. Оборудование для отопления собрано в разделе «Отопление».
