Приточная вентиляция важна как для частного жилья, так и для массовых мест скопления людей (офисы, торговые центры, предприятия, фабрики, отели). В зависимости от места эксплуатации разнятся и способы организации приточной вентиляции. Они могут быть канальными и бесканальными.
По организации приточной вентиляции оборудование делится на бытовое, полупрофессиональное и профессиональное для промышленных комплексов. Это определяет и размер установок, от компактного блока на стене до огромных камер, занимающих целую комнату. Организовать можно приток свежего воздуха, его очистку, подогрев или охлаждение.
Локальная и канальная приточная вентиляция: основные различия
Что такое приточная система вентиляции?
«Канальная» и «локальная» — это способ распределения воздуха, а «клапан», «бризер» и «приточная камера» — названия оборудования. При локальной (бесканальной) организации каждый прибор подаёт наружный воздух только в ту комнату, где он установлен: так работают приточные клапаны, бризеры и компактные настенные установки. При канальной организации один блок забирает воздух с улицы и по воздуховодам разводит его в несколько помещений, где он выходит через решётки.
В обоих случаях приток работает в паре с удалением воздуха: поданному в комнату воздуху нужно куда-то уходить. Для клапанов это естественная вытяжка, для канальной системы удаление воздуха продумывают для всех обслуживаемых помещений.
Сравнение способов организации притока
| Решение | Как поступает и распределяется воздух | Одна комната или несколько помещений | Что учесть при размещении |
|---|---|---|---|
| Оконный или стеновой приточный клапан | Проходит через трубку в стене или блок в раме окна, заслонка регулирует количество воздуха; есть модели с принудительной подачей | Одна комната | Стена или оконная рама; нужны естественная вытяжка и свободный переток воздуха между комнатами |
| Локальная механическая приточная установка, включая бризер | Вентилятор забирает воздух через канал в наружной стене, очищает его фильтрами и подаёт в комнату | Одна комната | Нужна стена, граничащая с улицей |
| Канальная приточная установка | Один блок подаёт воздух по воздуховодам, разведённым по коридорам и помещениям | Несколько помещений | Место для блока (у промышленных приточных камер чаще всего — крыша) и трассы воздуховодов; удаление воздуха из всех обслуживаемых помещений |
Приточные клапаны: устройство и условия работы

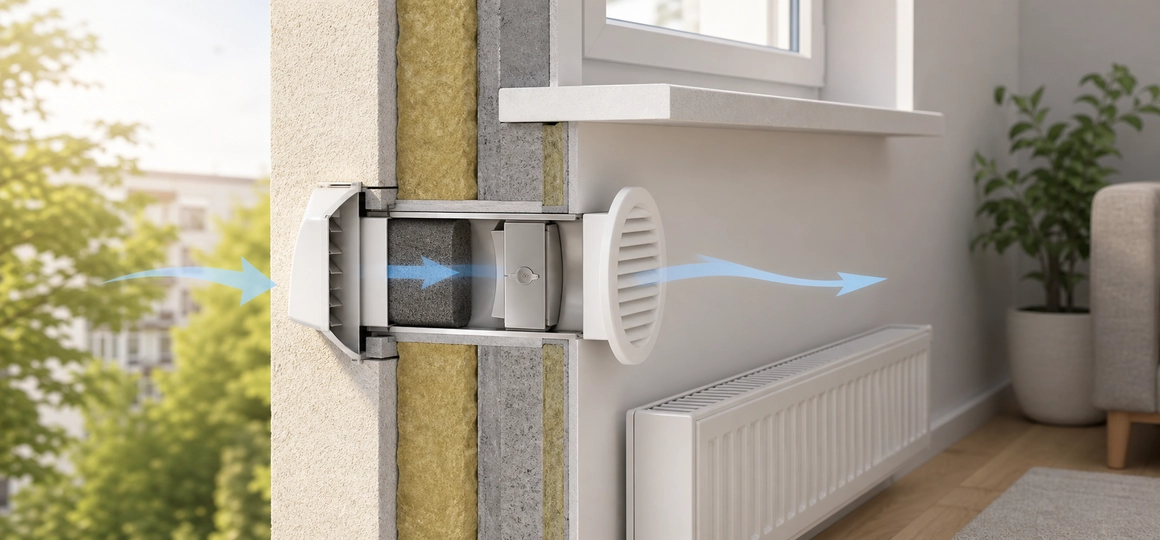

Самым простым способом организации приточной вентиляции является установка стенового клапана. Его монтируют под окном над радиатором отопления, что содействует естественному подогреву поступающего с улицы воздуха в зимнее время. Есть модели, встраиваемые в раму пластиковых, деревянных или алюминиевых окон, и они называются оконными клапанами.

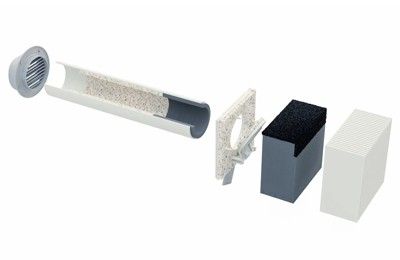

Клапан представляет собой трубку, монтируемую в несущую наружную стену, или узкий прямоугольный блок для рамы окна.
У стеновых моделей с уличной стороны имеется москитная сетка. Проходя её, воздух попадает в систему лабиринтов, где снижается его скорость и происходит очистка от пыли. Затем через специальную заслонку, регулирующую пропускную способность, он поступает в комнату. Есть модели со стандартным или регулируемым сечением, а также с принудительной подачей воздуха.
Чтобы приточные оконные клапаны функционировали правильно, нужны следующие условия:
- герметичная входная дверь, чтобы воздух не вытягивался подъездом;
- наличие в комнате естественной вытяжки;
- уличная температура не выше +5 градусов;
- свободная циркуляция воздуха между комнатами в квартире (через двери или щели).
В сильный мороз оконный клапан рекомендуем не закрывать полностью. Если же холод такой сильный, что клапан может обмёрзнуть внутри, советуем заклеить его наружную часть.
Для стеновых клапанов достаточно при помощи заслонки регулировать количество проходящего воздуха. Раз в полгода шумопоглотитель извлекают и встряхивают для очистки от пыли. Если фильтр сильно грязный, рекомендуем помыть его под проточной водой и высушить.
Бризеры и компактные приточные установки
Кроме клапанов существуют целые приточные установки, отличающиеся повышенной производительностью. Бытовые модели — это бризеры и компактные моноблоки навесного типа, например Ventmachine.

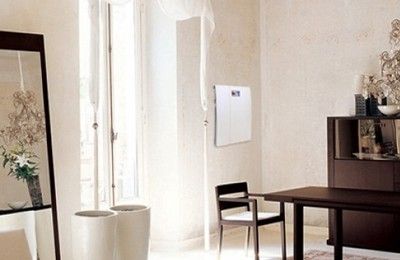

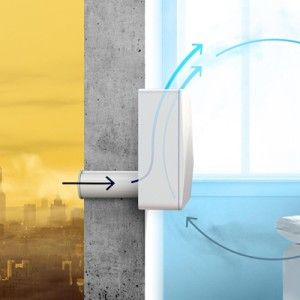

Для бытового использования или в небольших офисах оптимальным решением по организации приточной вентиляции является бризер. Это небольшой электронный блок со всасывающим наружным каналом. Он монтируется на стену, граничащую с улицей. У прибора имеется экран для ввода настроек. Внутри — герметичный канал, вентилятор, аэрозамок с электрическим приводом, очистная установка. Последняя состоит из фильтра грубой очистки, фильтра HEPA 11 (высокоэффективное удержание мелких частиц) и угольного фильтра тонкой очистки.
Канальные установки и приточные камеры
Канальная установка — это один блок, который обслуживает сразу несколько помещений, вплоть до общедомовых систем. Воздух с улицы поступает в блок, проходит очистку и при необходимости подогрев, а затем по воздуховодам расходится по коридорам и комнатам. Поэтому кроме места для самого блока нужно предусмотреть трассы воздуховодов и решётки в каждом помещении. Как подобрать воздуховоды, рассказано в статье «Как выбрать воздуховоды для вентиляции».

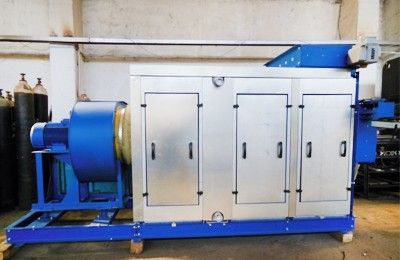

Самый крупный масштаб канальной схемы — промышленные секционные установки и приточные камеры. Камера состоит из целого комплекса внутренних отсеков. Чаще всего камера устанавливается на крыше и подключается к воздуховодам. Приточная камера не только очищает, но и подогревает входящие массы воздуха. В её устройство входят: клапан утепления, приёмный отдел, орошающая камера, секция калорифера. Набор секций зависит от объекта: например, центральные установки Тепломаш КЭВ-ЦВУ собирают из модулей, а исполнение секций и комплектацию определяют по техническим требованиям и особенностям расположения объекта1.
Чем ещё различаются приточные установки
Независимо от способа организации притока установки различаются и по характеристикам самого оборудования:
- исполнение и монтаж — настенные, потолочные, вертикальные, горизонтальные;
- вид циркулирующего охладителя — фреон или вода;
- способ нагрева входного воздуха — электрический или водяной калорифер;
- конструкция вентилятора для притока свежего воздуха — осевой или радиальный.
Производительность и размещение: что учесть
Одним из ключевых факторов при организации приточной вентиляции является поток воздуха, или производительность оборудования. Она должна покрывать потребности помещения, для обслуживания которого устанавливается вентиляция.
Сначала считают объём комнаты: площадь умножают на высоту потолков. Например, для спальни площадью 20 м² с высотой потолков 3 м объём воздуха составит 60 м³ (20 × 3 = 60). Объём показывает, сколько воздуха в комнате, а требуемый расход зависит от назначения помещения, числа людей в нём и того, как организовано удаление воздуха; его определяют при расчёте вентиляционной системы.
Для примера возьмём условную кратность 3–4 раза в час. Тогда производительность составит 180–240 м³/ч: установка подаст объём воздуха, равный объёму комнаты, за 15–20 минут. Это пример быстрого проветривания, а не установленная потребность любой спальни. Кроме того, за это время воздух комнаты сменится не полностью: наружный воздух смешивается с комнатным.

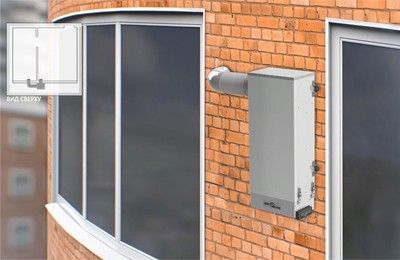

В квартире или доме разместить приточную установку можно на любой уличной стене. Бризер потребует наличия ширины около 500–700 мм и поместится между углом комнаты и окном. Высота установки — 600–1200 мм от пола. Вытянутые прямоугольные блоки типа Veka 350 EC можно монтировать на балконе, подвесив к плите-основанию вышестоящего этажа, а воздуховод завести в квартиру. Это оптимально для спальни, где не нужен лишний шум.
Рассмотрев различные способы организации приточной вентиляции, можно отметить, что важно тщательно продумывать место монтажа оборудования, учитывать производительность и функциональность. Порядок подбора разобран в статье «Как выбрать вентиляционную установку». Уточнить возможности и соответствие оборудования для конкретных мест эксплуатации всегда можно у нас.
