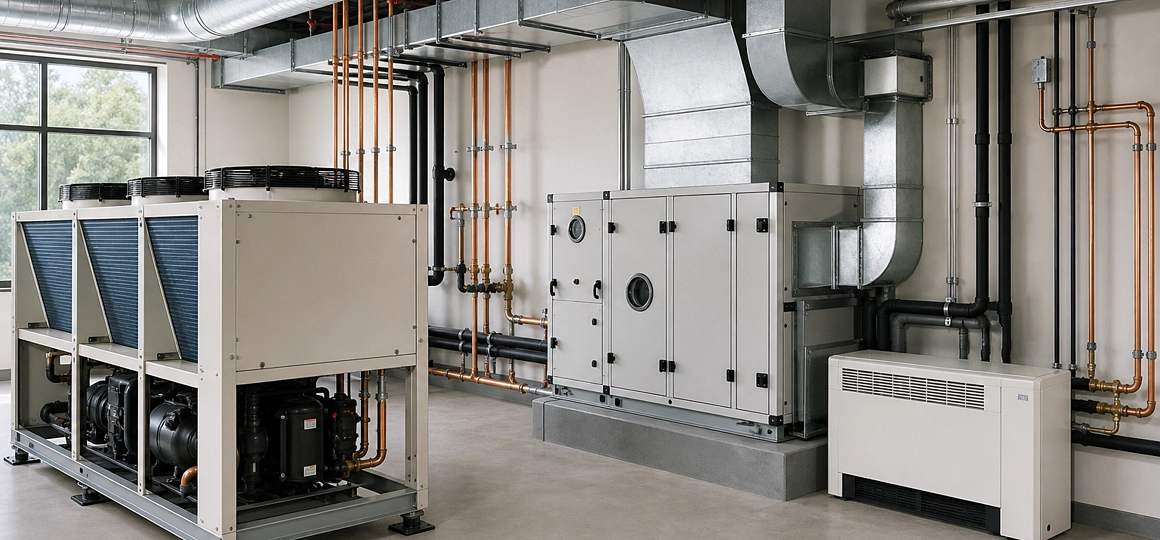

В систему отопления, вентиляции и кондиционирования (ОВК) входят чиллеры, фанкойлы, центральные и крышные кондиционеры, приточные установки, а также трубопроводы, воздуховоды, насосы, арматура и автоматика, которые связывают их в одно целое. Такая система обязательно обогревает и охлаждает воздух и вентилирует помещения, а дополнительно может увлажнять, осушать и ионизировать его. Её оборудование делят на основное и дополнительное.
Основное и дополнительное оборудование: задачи и связи
Основное оборудование — самые сложные, крупные и дорогие агрегаты: центральные кондиционеры, чиллеры (холодильные машины), приточные установки, моноблочные крышные кондиционеры и фанкойлы. Дополнительное оборудование связывает агрегаты в единую систему или берёт на себя отдельные задачи. Основные группы показаны в таблице ниже; к дополнительному оборудованию относятся также нагревательные приборы, отдельные вентиляторы, воздушные завесы и расширительные баки.
Строгой классификации дополнительных устройств нет: их слишком много. Проектировщик собирает из них систему для конкретного здания, как из деталей конструктора. Чем различаются сами системы ОВК, рассказано в статье «Классификация систем ОВК».
| Оборудование или группа | Основная задача | С чем связано в системе |
|---|---|---|
| Чиллер | Охлаждает или нагревает воду | Подаёт воду по трубопроводам к фанкойлам и центральному кондиционеру |
| Фанкойл | Охлаждает или нагревает воздух в отдельном помещении | Получает воду от чиллера, котельной или другого источника |
| Центральный кондиционер | Обрабатывает основную массу воздуха для одного или нескольких помещений | Подаёт воздух по воздуховодам, получает воду от чиллера или котельной |
| Приточная установка | Подаёт в здание обработанный наружный воздух | Работает через систему воздуховодов |
| Крышный кондиционер | Вентилирует и охлаждает или обогревает большие залы | Стоит на крыше, раздаёт воздух по воздуховодам |
| Трубопроводы и насосы | Перемещают воду или другой теплоноситель | Соединяют чиллер, котельную, фанкойлы и центральный кондиционер |
| Воздуховоды, решётки и диффузоры | Доставляют воздух и распределяют его по помещению | Подключены к центральному и крышному кондиционерам, приточной установке |
| Арматура и автоматика | Регулируют потоки и управляют работой системы | Установлены на трубопроводах и агрегатах |
| Увлажнители и осушители | Поддерживают нужную влажность | Работают в составе системы или отдельно |
Приточная установка забирает воздух с улицы, очищает его, при необходимости нагревает или охлаждает и подаёт в помещения. Подробнее — в статье «Что такое приточная система вентиляции».
Чиллер
Чиллер, или холодильная машина, охлаждает или нагревает воду, а насос гонит её по трубопроводам. К этой сети подключают фанкойлы, которые стоят в каждом обслуживаемом помещении. Трасса между чиллером и фанкойлами может быть длинной: её предел задаёт мощность насоса. Поэтому чиллеры применяют в торговых, офисных и жилых зданиях с большим числом помещений.
Чиллеры бывают с воздушным и водяным охлаждением конденсатора, для наружной и внутренней установки. Есть и модели с режимом теплового насоса, которые умеют не только охлаждать, но и нагревать воду.
Чиллер может работать вместе с центральным кондиционером (ЦК). Тогда основная часть холодной воды идёт на ЦК, а остальная — на фанкойлы. Центральный кондиционер охлаждает основную массу приточного воздуха, а фанкойлы точно поддерживают температуру в каждом помещении. Подробнее о такой схеме — в статье «Что такое система чиллер-фанкойл».
Фанкойл
Фанкойл — внутренний блок системы кондиционирования, который устанавливают в помещении. Устройством и внешним видом он похож на внутренний блок сплит-системы. Разница в теплоносителе: через фанкойл проходит вода от локальной котельной, чиллера или другого источника.
Фанкойлы ставят на пол, крепят на стену или потолок либо встраивают в подвесной потолок.
Центральный кондиционер
Центральный кондиционер нужен для технологического или комфортного кондиционирования одного большого или нескольких помещений через систему воздуховодов. Во всех помещениях с ним можно поддерживать одинаковые параметры микроклимата. Поэтому ЦК ставят в производственных и офисных зданиях, где нужно централизованное, а не индивидуальное кондиционирование. Как он устроен, разобрано в статье «Как работают центральные кондиционеры».
Центральный кондиционер собирают из модулей, которые подбирают под задачи предприятия. Модули выполняют такие функции:
- забор воздуха для обработки — уличного или из других помещений;
- удаление воздуха через вытяжные каналы;
- подогрев ТЭНами или горячей водой от чиллера, центрального отопления или локальной котельной;
- охлаждение испарением фреона в теплообменнике или холодной водой от чиллера;
- утилизацию тепла (рекуперацию): воздух, который уходит из здания через вытяжку, охлаждает или подогревает приточный воздух в зависимости от сезона и так сокращает затраты на охлаждение или обогрев до 90 %;
- фильтрацию;
- увлажнение;
- подачу обработанного воздуха в помещения по вентиляционным каналам.
Крышный кондиционер
Крышный кондиционер (roof-top) — моноблок, который устанавливают на крыше здания. Он одновременно вентилирует помещения и поддерживает в них температуру, а обработанный воздух подаёт по вентиляционным каналам.
Обычно крышные кондиционеры используют в крупных зданиях с большими залами: супермаркетах, торговых центрах, конференц-залах, спортивных сооружениях.
Крышный кондиционер может охлаждать, обогревать и фильтровать свежий или отработанный воздух. Регулировать параметры воздуха отдельно в каждом помещении он не позволяет, а утилизацию тепла такие агрегаты на момент публикации статьи не поддерживали. Зато они компактны и не портят внешний вид здания.
