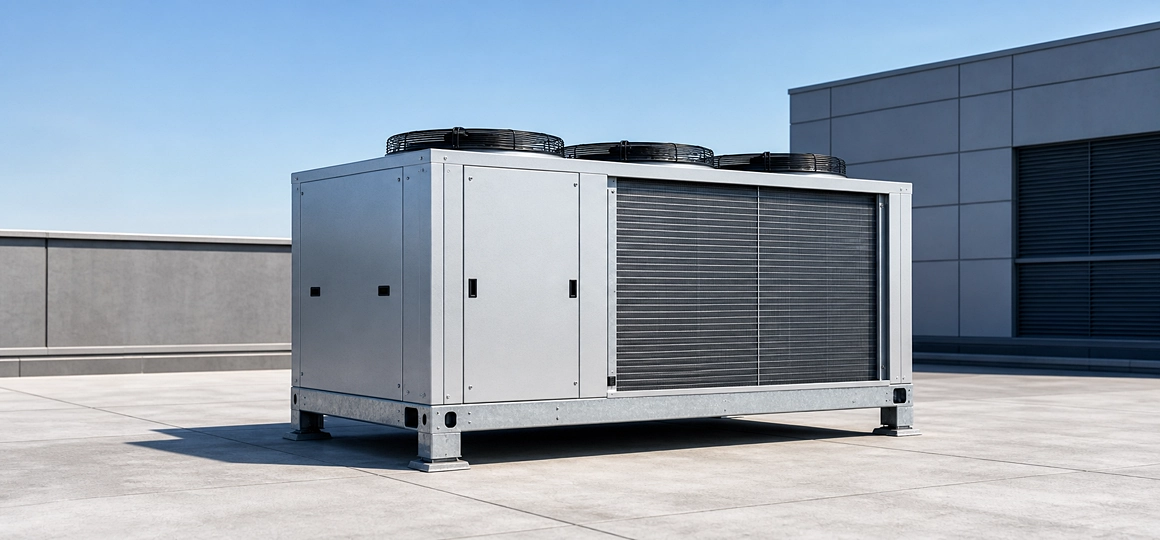

Чиллер — это климатическая установка, которая ориентирована на промышленное применение. Оборудование высокой мощности используется для охлаждения жидких веществ или поддержания установленной температуры в помещениях большого объёма.
Где используются чиллеры?
Функциональные особенности чиллеров определили область их применения:
- Промышленные производства и цеха, которым для работы нужно мощное охлаждение;
- Фармацевтическая, медицинская и смежные области, где необходима определенная температура оборудования и товаров;
- Изготовление пищи и напитков, которые требуют охлаждения согласно технологии;
- Поддержание низкой температуры на катках и ледяных спортивных площадках.
Благодаря производительности установки, которая достигает 9 МВт, достаточно одного внешнего блока для обеспечения комфортного микроклимата в небольшом офисном здании или частном доме. При использовании для промышленных целей понадобится несколько отдельных устройств.
Какой принцип работы чиллера?
Чиллер работает на тех же физических принципах, что и обычная сплит-система: тратит энергию, чтобы переносить тепло.
У компрессионного чиллера два контура. В холодильном контуре, как и в сплит-системе, циркулирует хладагент, например фреон. Во втором, гидравлическом, контуре движется охлаждаемая вода1 или раствор этиленгликоля, хлорида кальция или натрия. Такую жидкость называют хладоносителем. В отличие от домашнего кондиционера, чиллер охлаждает не воздух в помещении, а хладоноситель. Насос подаёт хладоноситель к потребителям — фанкойлам2 или технологическому оборудованию. Как устроена система чиллер-фанкойл, рассказано в отдельной статье.
Холодильный цикл повторяется непрерывно:
- Компрессор сжимает пары хладагента, их давление и температура растут.
- В конденсаторе горячий пар отдаёт тепло наружному воздуху или воде и переходит в жидкое состояние.
- Расширительный вентиль понижает давление жидкого хладагента и подаёт его в испаритель.
- В испарителе хладагент при низком давлении кипит за счёт тепла охлаждаемой жидкости — так вода или раствор охлаждаются3. Пар снова поступает в компрессор.
Охлаждённая жидкость идёт к потребителям, забирает у них тепло и возвращается в испаритель.
Что такое водяной чиллер?
В стандартных климатических системах для отвода излишков тепла от конденсаторов используется воздух, но ряд чиллеров работает на водяном охлаждении. Такие устройства отличаются следующими характеристиками:
- Ряд конструктивных отличий, главным среди которых является устройство теплообменника;
- Меньший расход хладагента из-за меньшего внутреннего объёма;
- Повышенная эффективность передачи тепла по сравнению с моделями на воздушном охлаждении;
- Меньшие габариты позволяют размещать их внутри помещений.
Несмотря на преимущества, полностью отказаться от воздушной системы отвода тепла невозможно. Водяные системы требуют монтажа дополнительного фильтровального оборудования и охлаждающих элементов, что повышает начальную стоимость установки. Когда водяное охлаждение выгоднее воздушного, разобрано в статье о чиллерах с водяным охлаждением конденсатора.
Что такое бесконденсаторный чиллер?
Конструкция устройств этой группы позволяет использовать пространство с большей пользой. Конденсатор в них — обособленный блок, который выносится отдельно от корпуса основного оборудования. Это позволяет установить его снаружи здания и для охлаждения использовать воздух окружающей среды. Существует две модификации бесконденсаторных чиллеров: с интегрированной вентиляционной системой и на основе циркуляции воды.
Первый вариант оборудуется осевым вентилятором, который нагнетает воздух, понижающий температуру. Модели этого типа отличаются относительно низкой стоимостью и возможностью монтажа на открытых площадках или в технических помещениях. Выносной конденсатор снижает нагрузку на кровлю или позволяет поставить чиллер, если на крыше его разместить нельзя.
Для чиллеров с водяным охлаждением применяются сторонние источники проточной воды. Устройства независимы от условий внешней среды или сезона. Вырабатываемое тепло может использоваться для обогрева помещений. Недостатки — высокая стоимость и требовательность к качеству и частоте технического обслуживания.
Что такое чиллер с фрикулингом?
Free cooling (англ. естественное охлаждение) — системы кондиционирования, которые используют температуру окружающей среды. Конструкция предусматривает замену испарителя на драйкулер, который совмещает природное охлаждение с работой осевых вентиляторов, и установку дополнительного контура охлаждения, где циркулирует незамерзающая жидкость.
Оборудование этого типа — оптимальный вариант для условий холодного климата. Оно позволяет снизить потребление энергии на 50–80 %. Электричество требуется только для работы вентиляторов. Установка частотного преобразователя позволяет регулировать скорость вращения лопастей соответственно потребности в снижении температуры. Подробнее — в статье об устройстве чиллера с фрикулингом.
Если у вас еще остались вопросы — обращайтесь. Эксперты нашей компании помогут выбрать оптимальное оборудование для ваших нужд. О том, как выбрать чиллер, мы писали отдельно, а модели собраны в разделе «Чиллеры».
